3 июля 2013 г.

Пистолеты: ФЕГ Валам 48, Кампо Гиро, Луиджи Франчи ЛФ - 57, MAS Mle 38, Uzi Pro, ST Kinetics CPW, Reunies Dictator, Schwarzlose 1908

ФЕГ 48.М / ФЕГ Валам 48 (FEG 48.M / FEG Walam 48)

Венгерский пистолет ФЕГ М.48 был разработан для вооружения полиции. Работы были начаты в 1946 году и в 1948 году пистолет под обозначением Pisztoly 48.M был принят на вооружение Венгерской полиции. Всего государственному оружейному заводу Fegyver e Gazkeszulekgyar (FEG, Будапешт) было заказано 22000 таких пистолетов, в том числе 450 с хромированной отделкой для высших полицейских офицеров. На вооружении полиции Венгрии пистолет ФЕГ М.48 находился до 1959 года, в армии не применялся. Венгерская армия использовала копию советского пистолета ТТ обр. 1933 года, который также назывался моделью 48 года.


В 1957 году был заключен контракт на поставку пистолетов Pisztoly 48.M для армии Египта. Пистолет был переделан под патрон 9х17 мм и получил название Walam, что расшифровывается как WAlther-LAM, первая часть это Вальтер ПП, копией которого пистолет является, вторая часть слова это LAM, так сразу после войны назывался завод FEG. После выпуска в 1958 году 10000 пистолетов для Египта, по политическим мотивам контракт был расторгнут. Начиная с 1959 года пистолет под обозначением FEG Walam 48 и под патрон .38 ACP стал поступать на экспорт через западногерманскую фирму Hege-Waffen (она также занималась экспортом пистолетов FEG Tokagipt 58, тоже оставшихся от не состоявшегося Египетского контракта). Позже был добавлен и экспортный вариант Walam 48 под патрон 7,65x17 мм. Также фирма Hege-Waffen экспортировала FEG Walam 48 в США со своей маркировкой под названием Hege 66.
Конструктивно пистолет FEG 48.M / FEG Walam 48 / Hege 66 представляет из себя точную копию немецкого пистолета Вальтер ПП (Walther PP, Polizeipistole), причем настолько точную, что у них взаимозаменяемы большинство деталей. Единственное отличие - указатель наличия патрона в патроннике у Валам 48 на левой стороне затвора, у Вальтер ПП на тыльной стороне затвора.


FEG Pisztoly 48.M FEG Walam 48
Калибр 7,65 мм 9 мм
Применяемый патрон 7,65x17 мм 9x17 мм
Длина 175 мм 175 мм
Длина ствола 100 мм 100 мм
Масса без патронов 700 гр 725 гр
Емкость магазина 7 патронов 8 патронов

Кампо Гиро (Campo Giro)



Испанский самозарядный пистолет Кампо Гиро (Сampo Giro) был разработан в начале двадцатого века Полковником испанской армии Венансьо Лопес де Себальос - и - Агирре, который к тому же был графом Кампо - Гиро, что и дало название этому пистолету. Серийно пистолет производился кампанией Esperanza y Unseta.
В 1904 году появился первый вариант пистолета Кампо - Гиро, с полусвободным затвором. Применение в оружии мощного патрона 9 мм Ларго (он же 9 мм Бергманн - Байярд) потребовало запирание канала ствола, что было сделано при помощи вертикального клина. Подъем клина осуществлялся за счет его перемещения в горизонтальной плоскости по наклонным пазам при откате затвора назад. В 1912 году появилась упрощенная модификация пистолета, со свободным ходом затвора и демпферным устройством в рамке пистолета. Пистолет стал называться Кампо Гиро образца 1913 года и в таком варианте 5 января 1914 года пистолет был принят на вооружение Испанской армии, где состоял до 1921 года, пока его не заменили на пистолет Astra 400.
В 1916 году кнопка защелки магазина переместилась на нижний торец рукоятки пистолета (до этого она была за проеме спусковой скобы пистолета) и модель получила название пистолет Кампо Гиро 1913 - 1916 года.
Калибр 9 мм
Применяемый патрон 9 мм Ларго (9mm Largo, 9mm Bergmann-Bayard)
Длина 237 мм
Длина ствола 165 мм
Масса без патронов 950 гр
Емкость магазина 7 патронов

Луиджи Франчи ЛФ - 57 (Luigi Franchi LF - 57)



Итальянский пистолет - пулемёт Луиджи Франчи ЛФ - 57 (Luigi Franchi LF - 57) предназначен для вооружения полиции и армии, для рынка гражданского оружия выпускался самозарядный карабин LF - 57 со стволом длинной 400 мм. Оружие серийно выпускалось компанией Luigi Franchi S.p.A. с 1957 года, в 1962 году пистолет - пулемет был принят на вооружение Итальянского ВМФ.
Автоматика пистолета - пулемета ЛФ - 57 работает за счет свободного хода затвора. Ударно - спусковой механизм позволяет ведение одиночного и автоматического огня, кнопка переключения режимов огня находиться над рукояткой. Предохранитель автоматический, выполнен в виде клавиши на рукоятке. Он выключается при охвате рукоятки пистолета - пулемета рукой. Магазин на 30 патронов (в некоторых источниках также упоминаются магазины на 20 и 50 патронов), кнопка защелки магазина расположена на левой стороне оружия у проема спусковой скобы. Рамочный металлический приклад складывается на правую сторону.

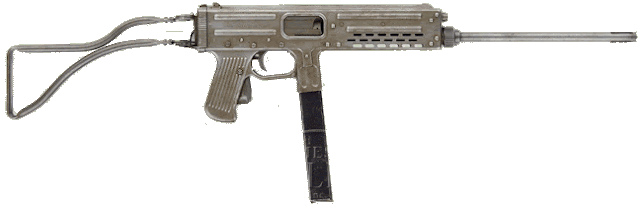

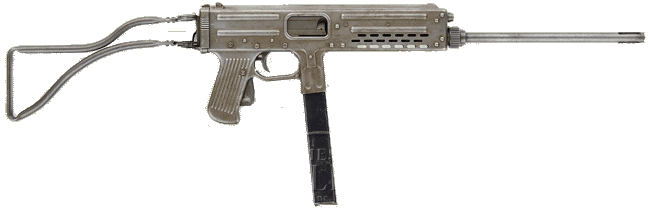

Cамозарядный карабин LF - 57 со стволом длинной 400 мм

Калибр 9 мм
Применяемый патрон 9x19 Parabellum
Длина со сложенным прикладом 420 мм.
Длина с выдвинутым прикладом 680 мм.
Длина ствола 206 мм.
Высота с магазином на 30 патронов 303 мм
Ширина максимальная 54 мм
Масса без магазина 3,32 кг
Масса с патронами 3,82 кг
Темп стрельбы 460 в/м
Начальная скорость полета пули 403 м/сек
Емкость магазина 30 патронов
Прицельная дальность стрельбы 50 метров

МАС образца 1938 года (MAS Mle 38, Le pistolet mitrailleur de 7,65 mm modèle 1938)




Французский пистолет - пулемет МАС 38 (полное название Le pistolet mitrailleur de 7,65 mm modèle 1938) состоял на вооружении Франции, также трофейные пистолеты - пулеметы использовались в войсках Вермахта под индексом MP 722 (f). Серийно производился заводом Manufacture Nationale d'Armes de St. Etienne.
Автоматика перезарядки пистолета - пулемета MAS 38 работает за счет свободного хода затвора, вектор движения затвора расположен под углом к каналу ствола, что немного замедляет скорость отката затвора. Канал ствола при выстреле запирается подпружиненным затвором, возвратная пружина расположена в прикладе. Рукоятка затвора на правой стороне, горловина приемника магазина в походном положении закрывается подпружиненной крышкой. Кнопка защелки магазина расположена спереди на левой стороне оружия. Ударно - спусковой механизм позволяет ведение огня только очередями. Оригинально выполнена конструкция механического предохранителя. Если спусковой крючок по упора повернуть вперед, то он приподнимает специальную деталь, которая входит в паз снизу затвора и блокирует его. Прицел пистолета - пулемета смещен на левую сторону от центральной оси, он состоит из мушки и двух диоптров, для дальности прицельной стрельбы на 100 и 200 метров.


Устройство пистолета - пулемета MAS Mle. 1938

Калибр 7,65 мм
Применяемый патрон 7,65 x 19,7 mm (7,65 long)
Длина 630 мм
Длина ствола 220 мм
Длина прицельной линии 340 мм
Высота без магазина 157 мм
Высота с магазином 221 мм
Масса без патронов 2,9 кг
Масса с патронами 3,45 кг
Начальная скорость полета пули 380 м/с
Темп стрельбы 640 в/м
Прицельная дальность стрельбы 100, 200 метров
Емкость магазина 32 патрона

Узи Про (Uzi Pro)





Пистолет-пулемёт Uzi Pro является дальнейшем развитием модельного ряда пистолетов - пулеметовUzi, которые без особых изменений выпускаются серийно с 1954 года. Вариант Uzi Pro был представлен в 2011 году на выставке DSEI 2011, которая проходила с 10 по 13 сентября 2011 года в Лондоне.
Автоматика перезарядки пистолета - пулемёта Uzi Pro работает по принципу работы свободного затвора набегающего на ствол типа. Выстрел происходит при запертом канале ствола, в отличие от классического Uzi. Ударно - спусковой механизм позволяет ведение одиночного и автоматического огня, переводчик режимов огня и флажок механического предохранителя объединены и расположены над рукояткой. Автоматический предохранитель находится сзади пистолетной рукоятки и выключается при охвате пистолетной рукоятки рукой. Рукоятка взведения ратвора убрана на левую сторону оружия, окно выброса стерелянных гильз на левой стороне. На крышке ствольной коробки установлена планка Пикатинни, MIL-STD 1913 для установки оптических и коллиматорных прицелов. Также есть механический диоптрический прицел. Две планки Пикатинни установлены по бокам от дульного среза, для установки боевых фонарей и лазерных целеуказателей (ЛЦУ). На ствол возможна установка глушителя. Питание патронами из магазина на 25 патронов, кнопка защелки магазина на рукоятке. Вторая дополнительная рукоятка установлена под цевьем. Приклад пластиковый, поворотом убирается на левую сторону пистолета - пулемета. На прикладе есть регулируемая по высоте щечка и резиновый затыльник.


Калибр 9x19 Parabellum
Длина со сложенным прикладом 300 мм
Длина с выдвинутым прикладом 529 мм
Длина ствола 152 мм
Масса без патронов 2,32 кг
Начальная скорость полета пули 380 м/с
Темп стрельбы 1050 в/м
Емкость магазина 25 патронов

ST Kinetics CPW




Сингапурский пистолет - пулемет ST Kinetics CPW (Compact Personal Weapon, Компактное персональное оружие) предназначен для вооружения полиции и армейских подразделений, водителей боевых машин.
Автоматика перезарядки пистолета - пулемета работает за счет свободного хода затвора, затвор набегающего на ствол типа. Ударно - спусковой механизм позволяет ведение одиночного и автоматического огня. Питание патронами из магазинов на 30 патронов, флажок защелки магазина расположен за рукояткой на корпусе пистолета - пулемета. Окно выброса гильзы на правой стороне оружия, над пистолетной рукояткой. Приклад сделан из толстой проволоки, в походном положении он вдвигается внутрь ствольной коробки. Для установки дополнительного оборудования и прицелов есть две планки типа Пикатинни (Mil-Std 1913), расположенные наверху ствольной коробки и под стволом. Также возможна установка глушителя на ствол пистолета - пулемета, для чего свинчивается надульный пламегаситель. Применение в конструкции пистолета - пулемета СТ Кинетикс КПВ полимерных материалов, алюминия и пластмасс позволило сделать один из самых легких в своем классе пистолет- пулемет.
Пистолет - пулемет ST Kinetics CPW выпускается под патроны 9x19mm Parabellum, есть еще варианты под патроны 5,7×28 мм и 4,6x30 мм

Калибр 9 мм
Применяемый патрон 9x19mm Parabellum
Длина со сложенным прикладом 393 мм
Длина с выдвинутым прикладом 597 мм
Длина ствола 120 мм
Масса без патронов и доп. оборудования 1,7 кг
Масса снаряженного магазина 0,47 кг
Темп стрельбы 900 - 1100 в/м
Эффективная  дальность стрельбы 100 метров
Емкость магазина 30 патронов

Реюни Диктатор (Reunies Dictator)




Бельгийский пистолет Реюни Диктатор (Reunies Dictator) был разработан как пистолет для самообороны. Конструкция пистолета была запатентована в 1909 году акционерной компанией Societe Andnyme Des Fabriques D'Armes Reunies, Льеж, Бельгия. Пистолет производился с 1909 по 1914 год, пока Бельгия не была оккупирована Германией в ходе 1 мировой войны.
Автоматика перезарядки пистолета работает за счет свободного хода подпружиненного затвора. Ударно - спусковой механизм ударникового типа, кожух затвора и корпус пистолета не разъемные. Особенностью пистолета Диктатор является то, что затвор набегающего на ствол типа, то есть он не выходит за пределы корпуса пистолета при стрельбе, основная масса затвора скользит вокруг ствола параллельно ему. Позже такой тип затвора применялся в конструкциях пистолетов - пулеметов (CZ 23, конструкции Вацлева Холека и другие).  Ствол крепиться в ствольной коробке спереди, посредством резьбовой муфты. Спереди пистолета, под стволом, расположена подпружиненная защелка, которая фиксирует муфту ствола и не дает ей отвинчиваться. Задняя резьбовая муфта удерживает возвратную пружину и служит для досылания патрона в патронник и взведения ударника. Кнопка предохранителя расположена на правой стороне пистолета. Магазин на 6 патронов, кнопка защелки магазина расположена внизу пистолетной рукоятки. Окно выброса гильзы на правой стороне, прицельных приспособлений как таковых нет, есть только гребень по середине кожуха ствола.

Калибр 6,35 мм
Применяемый патрон 6,35х15,5 HR (6,35 Browning)
Длина 120 мм
Длина ствола 57 мм
Масса без патронов 405 гр
Емкость магазина 6 патронов

Шварцлозе образца 1908 года (Schwarzlose 1908)





Пистолет Шварцлозе образца 1908 года является гражданским оружием самообороны. Конструкция была разработана Андреасом Шварцлозе (Andreas Wilhelm Schwarzlose), который больше прославился пулеметом его конструкции, который был принят на вооружение Австро - Венгрии. Серийно пистолет производился на заводе A. W. Schwarzlose Gmb, Берлин.
Автоматика пистолета работает за счет подвижного вперед ствола. Канал ствола при выстреле запирается возвратной пружиной, расположенной под стволом. Ударно - спусковой куркового типа, позволяет ведение стрельбы только самовзводом. На передней стенке рукоятки расположена клавиша автоматического предохранителя. При желании его можно отключить, для чего на левой стороне оружия есть специальный флажок. Магазин на 7 патронов, кнопка защелки магазина расположена внизу рукоятки. Прицел открытый, не регулируемый.
Пистолет не пользовался особо коммерческим успехом. Объяснялось это очень резкой отдачей при стрельбе из пистолета Шварцлозе 1908 года и весьма ощутимым щелчком по пальцу спусковым крючком при выстреле, что связано с конструктивными особенностями этого пистолета. В 1912 году производство пистолетов Schwarzlose 1908 было свернуто.
Калибр 7,65 мм
Применяемый патрон .32 ACP
Длина 140 мм
Длина ствола 105 мм
Масса без патронов 530 гр
Емкость магазина 7 патронов
