Судьба сверхзвукового Ту-144 СССР-77106

Ту-144 77106 Судьба сверхзвукового Ту-144 СССР-77106

Говорят, что время лечит. Увы, время только стирает из памяти и разрушает. Чтобы сохранить, а порой и возвратить утраченное, нужен постоянный напряженный труд. Сегодняшний рассказ – о волонтерах, работающих в Музее Военно-воздушных сил в Монино, и об их мечте – восстановлении первозданного облика самолета Ту-144 с номером СССР-77106. 2015

Работа волонтеров в Музее ВВС началась 10 лет назад, 18 июня 2005 года. Тогда, накануне проведения авиашоу «Летающие легенды», руководство музея допустило добровольцев к помывке самолета. Собравшиеся почти 50 человек, предварительно закупив в ближайшем магазине ведра, тряпки и щетки, смогли отмыть фюзеляж от толстого слоя грязи.


Ту-144 77106 Монино

Как водится, праздник отгремел, и все вернулось бы на круги своя, если бы не понимание ценности одного из крупнейших в мире авиационных Музеев и решительное желание не допустить повторения судьбы Ходынки.
Эти благородные мотивы объединили десятки людей: новоиспеченная организация добровольных помощников Музея ВВС пополняла свои ряды специалистами, обладающими ценными знаниями, и бескорыстными любителями авиации, которые быстро набирали опыт в реставрационном деле.

Ту-144 77106 Монино

Это совершенно разные люди – по возрасту, полу, образованию, профессии. Например, именно благодаря терпению и усердию представительниц прекрасного пола удалось вычистить тонны грязи из салонов восстанавливаемых экспонатов, провести перетяжку кресел, фасовку силикагеля и сделать многое другое. Словом, работа находилась для каждого, а уж энтузиазма было не занимать.



По мере накопления авторитета в глазах музейной администрации, добровольным помощникам стали доверять все более ответственные процедуры и, в конце концов, допустили и до самих экспонатов.

Ту-144 77106
2015

История самолета Ту-144 СССР-77106 (№04-1)

Ту-144 №04-1 (первый самолет четвертой серии) был построен в Воронеже в 1975 году. В воздух поднялся 4 марта, командир воздушного судна – заслуженный летчик-испытатель СССР, Герой Советского Союза А.И.Вобликов. Отрабатывался директорный заход на посадку, автоматическая система управления, автомат тяги и другие агрегаты.

1980

Зимой того же года, не дожидаясь окончания государственных испытаний, начались эксплуатационные рейсы из Москвы в Алма-Ату. Смешанные экипажи МГА, МАП и ЖЛИиДБ Туполевской фирмы, работники аэропортов и служб УВД учились эксплуатировать новое поколение лайнеров, обслуживать его и вводить в строй.



Лидером программы выступал СССР-77106, выполнивший первый рейс в Алма-Ату 26 декабря 1975 года. На помощь ему впоследствии пришел еще один аналогичный борт. Возили почту, грузы, технический персонал, представителей прессы и работников многочисленных смежных предприятий. Затем начались регулярные полеты и для обычных пассажиров, а на 77106 продолжили испытания по доводке систем кондиционирования, топливной системы и т.д. В общей сложности самолет налетал 582 часа. Свою карьеру он закончил 29 февраля 1980 года, когда экипаж Г.Воронченко перегнал его в Музей ВВС в Монино, где он и остался навсегда:


1980

Разруха

Проведя первые работы на самолете накануне авиашоу, энтузиасты не забросили «тушку». Всю снежную зиму 2005-2006 года машину очищали от снега. А по весне приняли непростое, но ответственное решение – восстановить интерьер кабины и пассажирского салона.

Почему решение было непростым? Глазам волонтеров предстало зрелище чудовищной разрухи. Охотники за цветными металлами, да и просто вандалы, раскурочили и разворовали всё, что только можно было. Кабина лишилась большинства приборов.


2005

Причем почти все приборы были уникальны и найти их сейчас, даже на черном рынке, не представляется возможным.



Обшивку в поисках «нужного» варварски разрывали, и первое время с потолка свисала куча проводов и пластика, затрудняя даже проход по салону.



Помимо рукотворного бедствия, повсеместно обнаруживались следы пагубного воздействия природно-климатических факторов. Остекление за несколько десятков лет помутнело, поролон в сиденьях сгнил и выкрошился. Еще страшнее то, что под слоями кустарно нанесенной краски возникли очаги коррозии.



Но глаза боятся, да руки делают. И усилиями волонтеров, при поддержке специалистов отрасли, ряда крупных компаний, и без помощи со стороны администрации музея, работа закипела. Целый год из салона и кабины выгребали мусор, мыли, чистили от снега и наводили хоть какой-то порядок. После этого настал черед восстановительных работ.



Документация

Для квалифицированного проведения реставрационных работ нужно было узнать о конструкции самолета все, или почти все.
Ценнейшая техническая документация была найдена в музейной библиотеке. Часть документов предоставил «Аэрофлот».



Письма, связи, контакты

Почти десять лет потребовалось на устранение того, что несколько вандалов сотворили за считанные дни. Конечно, при наличии хоть каких-то финансовых средств, многие работы могли бы проводиться по принципу аутсорсинга, а не силами малочисленной волонтерской бригады. Но о достаточном финансировании пока приходится только мечтать.

В связи с тем, что двигаться самостоятельно дальше в таком серьезном и масштабном проекте, как реставрация огромного реактивного лайнера, было невозможно без профессиональной поддержки и знаний, писалось очень много писем в организации, имеющие непосредственное отношение к созданию Ту-144.

Основным партнером по Ту-144 77106 стал Алексей Николаевич Амелюшкин, широко известный в узких кругах как спаситель и хранитель двух последних сохранившихся в Жуковском Ту-144Д 77114 и 77115.



Большое содействие оказал «Аэрофлот». Авиакомпанией было передано в музей немало ценного оборудования со старых списанных «тушек», включая так необходимые запчасти, предметы интерьера советских самолетов, бортовые огнетушители, инструмент и т.д.

Трапы и стремянки

Для проведения даже простейших работ на самолете необходим комплект стремянок. А для того, чтобы организовать посещение салона во время Дня открытых дверей, необходимы настоящие трапы.

Руководство «Яковлева» подарило музею две стремянки, одна из которых – с подъемом площадки до 8 метров. Такая стремянка входила в состав наземного оборудования Ту-144 и предназначалась для доступа на верхнюю часть фюзеляжа. Именно с нее можно обеспечить помывку «крыши» и нормальный доступ к механизму передних крылышек.



Аэропорты «Внуково» и «Домодедово» оказали музею помощь, выделив по два списанных, но вполне ремонтируемых и пригодных к дальнейшему использованию самоходных трапа.
Ту-144 77106 Монино

Своими силами за несколько сезонов был сооружен бетонный карман для трапа.

Ту-144 77106 Монино

Теперь появилась возможность обеспечить «цивилизованный» доступ в салон самолета.

Ту-144 77106 Монино

Шасси

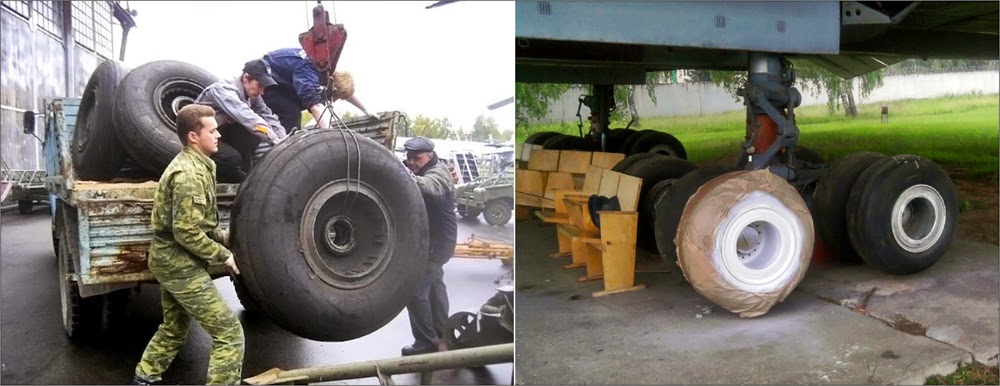

За годы экспонирования давление в пневматиках колес практически исчезло и самолет «сел на обода». Резина для Ту-144 уникальна и давно уже не выпускается, но со временем из Жуковского смогли доставить старые использованные шины, снятые с Ту-144ЛЛ.

Ту-144 77106 Монино

В избежание дальнейшей деформации пневматиков, в 2010 году самолет установили на специальные подставки.

Ту-144 77106 Монино

Под переднюю опору, из под которой бетонная плита после дождей стала «уплывать» в сторону и грозила перекосить самолет, уложили большой швеллер, а позже с помощью трактора подвинули плиту на место.

Ту-144 77106 Монино
2012

Пока самолет уверенно стоит на середине плиты. Вполне возможно, что в будущем придется повторить процедуру при необходимости.

Ту-144 77106 Монино

Не сразу, но энтузиастам удалось вернуться к отложенному ранее вопросу реставрации колес. Колеса в свое время поменяли, но и они далеко не новые. Магниевые диски помаленьку кушает коррозия.



Поэтому очаги пришлось буквально спиливать болгарками, изъяны шпаклевать, диски – шлифовать, а затем все грунтовать протравным и эпоксидными грунтами и готовить под покраску.

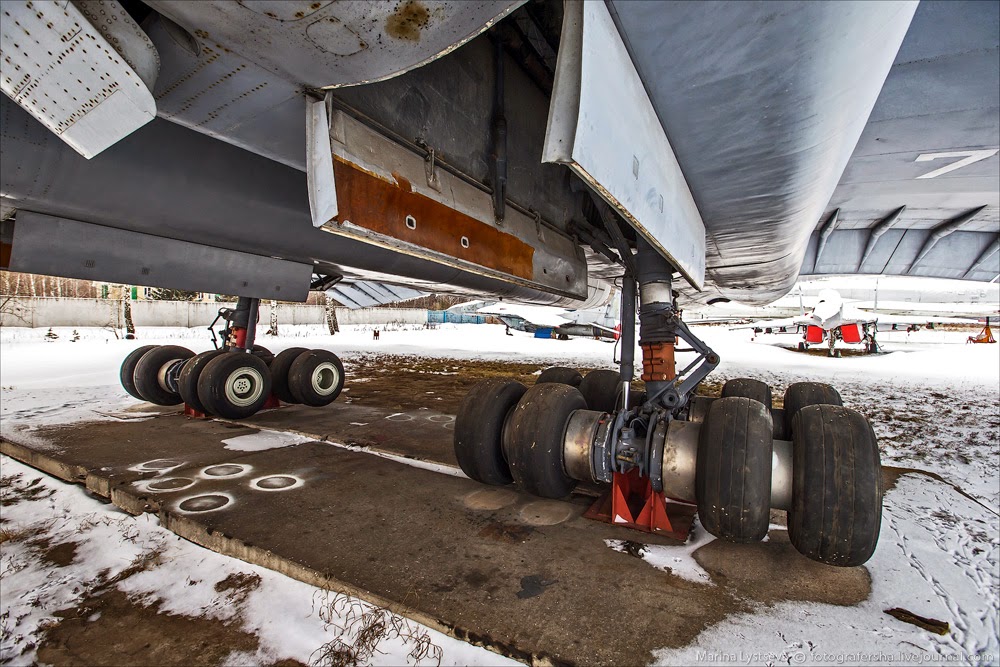

Сейчас шасси выглядят так:

Ту-144 77106
2015

Ту-144 77106
2015

Стойку тоже красили сами.

Ту-144 77106
2015

Посадочные фары для передней стойки шасси предоставила фирма Туполева.

Ту-144 77106 Монино

Иллюминаторы

Остекление салонов и носа за 30 лет стоянки под палящим солнцем совершенно потеряло прозрачность, помутнело и пожелтело. Каждый иллюминатор из новейшего в то время оргстекла Э-2, предназначенного для эксплуатации в условиях высоких температурных и скоростных нагружений, был подвергнут шкурению с последующей полировкой. Работали в полной химзащите, так как стекло Э-2 содержит фтор. Разумеется, в первозданный вид их привести уже невозможно, но теперь хоть стало видно, что происходит внутри и снаружи лайнера.

Ту-144 77106 Монино
Кабина

Охотники за цветными металлами в процессе грабежа разворотили центральный пульт. Откручивать его им было лень, поэтому выдрали всё ценное «с мясом». В жалком состоянии находились и кресла пилотов.



Полученные от партнеров приборы позволили примерно на 60% укомплектовать разграбленные приборные доски в кабине экипажа. Кое-что из старого запаса нашли в Жуковском у туполевцев, а что-то пришлось покупать у барыг за баснословные деньги. Несмотря на пожертвования посетителей, 90% средств по-прежнему вкладывались из личных денег волонтеров.

На остальные указатели, индикаторы и пульты поставили зеленые заглушки. Зрелище было не особо оптимистичное. Получилось примерно так.

Ту-144 77106 Монино

Выгнутый и помятый корпус центральной консоли полностью сняли, разобрав при этом пол-самолета. Волонтерам пришлось освоить профессию жестянщика и покрасчика.

Ту-144 77106 Монино

Однако результат того стоил.



Деформированную и не подлежащую восстановлению ручку открывания форточки в кабине сделали с помощью 3D-принтера.

Ту-144 77106 Монино

Однажды, зайдя в кабину для проверки состояния, обнаружили последствие очередных киносъемок на борту, которые любезно организовывал музей. Безымянный вандал-телевизионщик поиграл в летчика. Кнопка на штурвале, на самом видном месте, была уничтожена. Замены, естественно, нет.
Похожая кнопка была найдена в магазине радиодеталей, а гравировку делали на фрезерном станке с ЧПУ.



Ту-144 77106
Требовали реставрации кресла пилотов. Краска на них облезла, кожаная обивка вытерлась, мягкие части подушки сгнили, а механизмы заедали. На демонтаж одного кресла уходил целый день.

Ту-144 77106 Монино
2010

С деталей каркаса кресла смывалась старая краска. Неимоверными усилиями все многочисленные узлы были вновь собраны, и публике предстала внушительная конструкция с кожаными подушками, откидными подлокотниками и рельефной выделкой чехлов на манер спортивных авто.

Ту-144 77106 Монино
2010

Специально для вандалов и мародеров хотелось бы отметить, что все закупленные приборы на борту не остаются. По окончании праздников все ценное немедленно снимается и хранится под замком.

Февраль 2015:

Ту-144 77106
2015

Ту-144 77106
2015

Ту-144 77106
2015

Салоны

Параллельно шли работы по пассажирским салонам. Поскольку весь огромный лайнер силами волонтеров отреставрировать было невозможно, решили сконцентрироваться на первом салоне «люкс» и втором, малом салоне туристского класса. Нужно было заменить обивку, порезанную вандалами, починить шторки на иллюминаторах, восстановить разбитые пульты индивидуального обслуживания пассажиров. Что-то частично заимствовали с третьего, самого большого салона.

Ту-144 77106
2015

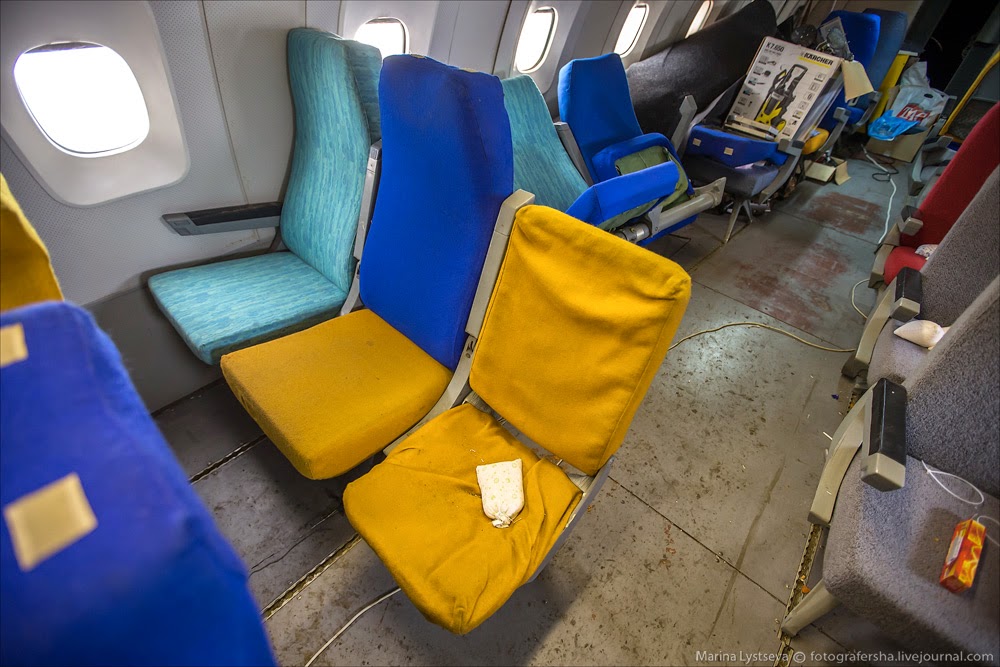

2005. Почти за 40 лет поролон внутри сидений сгнил, рассыпаясь на пол липкой крошкой, обивка замусолилась и обвисла, откидные столики исчезли.

Ту-144 77106 Монино
2005

Блоки кресел поочередно демонтировали и ремонтировали в ангаре, потратив на это почти целое состояние из личных средств.

Ту-144 77106 Монино

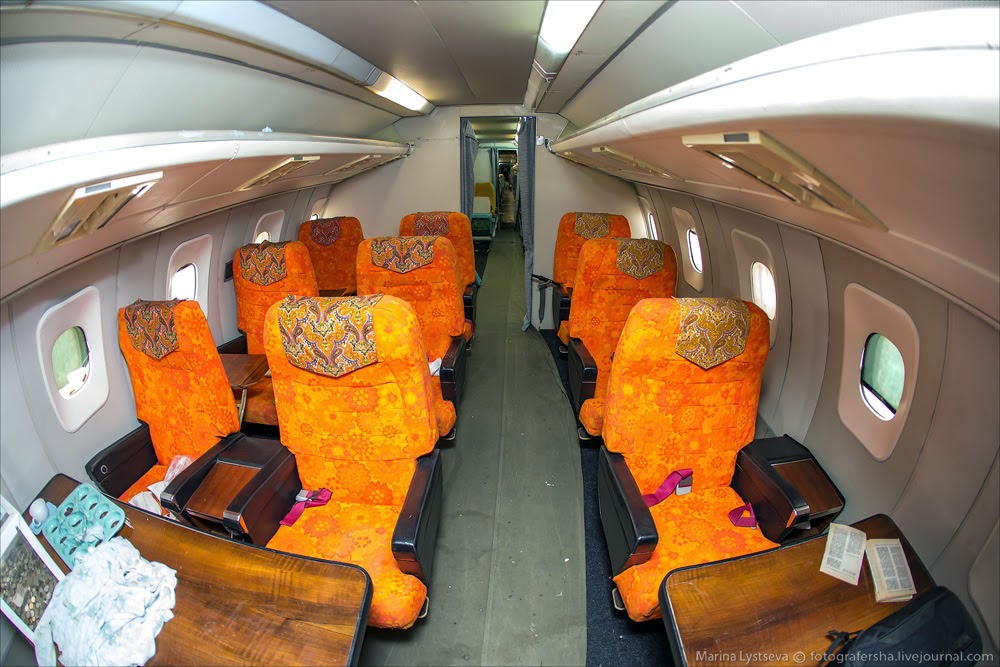

Комплект столиков для «люкса» нашелся на фирме «Туполева», но они пообещали сделать новые с нуля.

Ту-144 77106
2015

Оригинальные «антимакасары» (салфетки-подголовники) предоставил «Аэрофлот».

Ту-144 77106
2015

Материал внутренней облицовки, подходящий для ремонта панелей салона, нашелся на автомобильном заводе.



Облезлый пол пассажирских салонов убрали ковролином, а подаренные «Аэрофлотом» излишки ковровых дорожек легли в проходе между креслами (во время работы они временно убираются).

Ту-144 77106
2015

Третий салон

Третий, самый большой пассажирский салон в целом сохранился за исключением деталей: полностью сгнил поролон сидений, а большинство пультов-нумераторов оказались разбиты.

Ту-144 77106 Монино

Целые панели ушли на комплектацию первого и второго салонов, а остальные были выломаны.



Одна из небольших частных компаний согласилась выточить пресс-форму и отштамповать партию деталей взамен разбитых по себестоимости, счет оплатил музей.



Эпопея с подгонкой и установкой новых панелей затянулась на три года. Нужно было прорезать некоторые отверстия, не поддающиеся литью, разделить детали на левый и правый борт, зашпаклевать утяжины, подогнать по месту, загрунтовать, покрасить и собрать.

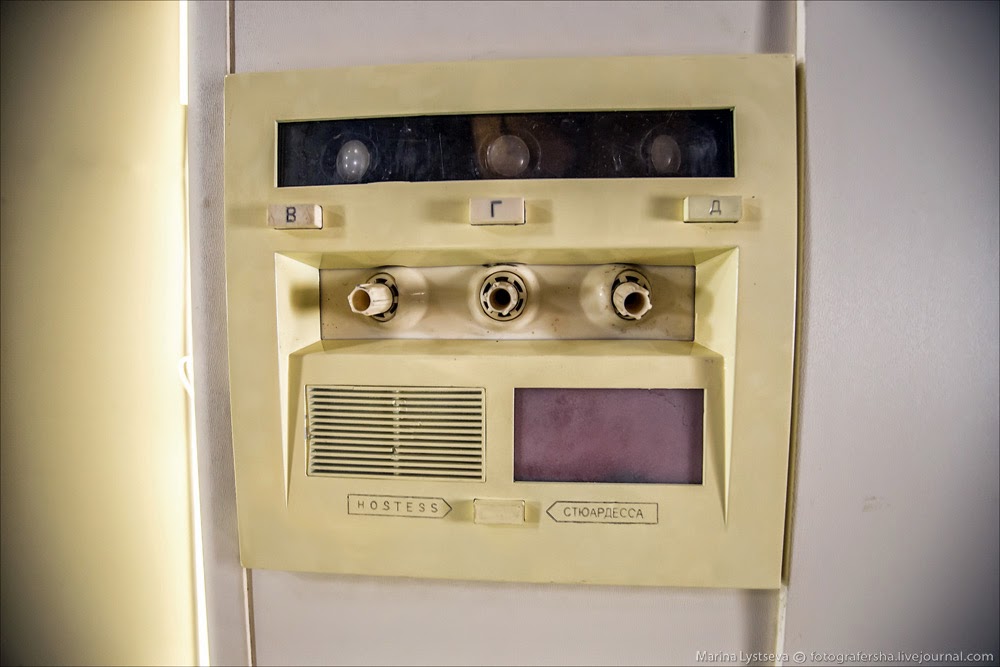

Часть оригинальных кнопок вызова бортпроводника была утрачена, их вместе с крышками пультов пришлось заменять новоделами. Вначале все тщательно обезжирили, затем тонкий слой праймера по пластику и три слоя двухкомпонентной краски с промежуточной просушкой каждого слоя.

Ту-144 77106 Монино

Всего было изготовлено около полусотни панелей.



Получились как живые.

Ту-144 77106
2015

Начинение новым поролоном кресел третьего салона заняло весь 2014 год и начало 2015 и буквально неделю назад салон укомплектовали полностью!

Ту-144 77106
2015

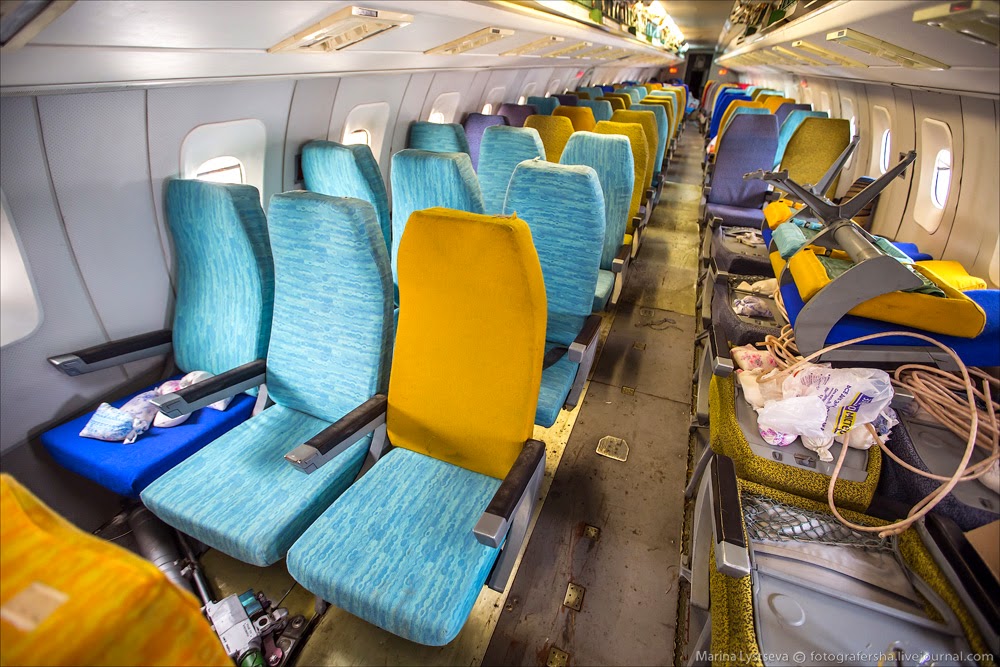

Восстановлены все 120 кресел экономического класса. Каждый чехол был подписан и впоследствии кресло стоит на своем историческом месте. Вместе с материалом и транспортировкой реставрация кресел обошлась в 120 тысяч рублей.

Ту-144 77106
2015

Одно откидное кресло оставили в первоначальном виде, чтобы можно было сравнить как все выглядело до реставрации.

Ту-144 77106
2015

Носовая часть

С самого начала реставрации было желание привести самолет в более зрелищную посадочную конфигурацию с опущенным носом и выпущенными крылышками. После длительных работ по промывке, смазке и реанимации всех устройств, удалось вручную с помощью резервного механизма опустить нос самолета.



Затем была отлажена электрическая система, и теперь передние крылья выпускаются и убираются, встают на замки, концевые выключатели своевременно срабатывают и моторы выключаются.

Ту-144 77106
2015
Работа не прекращается

Из месяца в месяц самолет преображается, и изменения видны повсеместно. Только за прошлый год восстановлена работоспособность датчиков указателей температуры воздуха в салонах. Начата работа по установке нового силового распределительного щита, через который самолет будет запитываться электроэнергией.

Ту-144 77106
2015

Как и было в оригинале, управление светом будет осуществляться со щитков бортпроводников. Будут реализованы режимы 50% и 100% мощности, а также дежурный свет. Последний работал от сети 28 Вольт и со временем будет восстановлен в оригинале, пока же оживлена примерно половина лампочек.

Ту-144 77106
2015

Постоянная забота

Во время сильных снегопадов крыло Ту-144 площадью 500 квадратных метров покрывается очень тяжелой снеговой шапкой. А во время оттепели, пропитавшись водой, огромная масса снега может нарушить центровку и поставить самолет «на дыбы». Поэтому зимой особенно важно регулярно проводить очистку самолета от снега. Бригада из трех волонтеров, вооруженных лопатами, тратит почти весь световой день на очистку крыла.

Ту-144 77106 Монино

Еще одна беда – сырость. В ходе восстановительных работ при снятии потолочных панелей была обнаружена влага под теплоизоляцией, обшивка фюзеляжа изнутри пропитана водой. В этих условиях неизбежно возникают очаги коррозии, грозящие уничтожить лайнер.

Чтобы избавиться от сырости, которая появляется внутри Ту-144 в периоды оттепели, было закуплено несколько сотен килограммов силикагеля, который своими силами волонтеры фасовали в хлопчатобумажные мешочки, заботливо сшитые девушками из старых простыней и наволочек. Мешочки равномерно разложены в салоне по багажным полкам, карманам кресел, шкафам и пазухам.



Но первоначальные меры по осушению самолета не решили проблему. Еженедельный прогрев салона моторным подогревателем МП-85, известным как «Горыныч», не смог изгнать влагу.
Тогда в конце 2013-го был запущен проект на boomstarter.ru  по приобретению специального промышленного осушителя воздуха. и нужную сумму собрали.
За неполный день работы в закупленных осушителях собралось по литру воды. Эти два литра могли бы точить самолет изнутри.

Показать товар лицом

После перелета в Монино в начале 1980 года на протяжении почти 30 лет посетители музея не имели возможности осмотреть салон. Впервые Ту-144 раскрыл двери для посетителей во время проведения Дня открытых дверей 9 мая 2009 года. И для многочисленных посетителей, и для самих волонтеров этот день был праздничным вдвойне – была одержана победа над забвением и разрушением.



Доукомплектованная кабина встречала посетителей гулом вентилятора над приборной доской, тиканьем авиационных часов и светом лампочек. Гости смогли увидеть салон «люкс» и второй салон, где как раз перед праздниками перетянули обивку на креслах.


Есть желание сделать полноценную экспозицию, которая бы позволила окунуться в эпоху больших стремительных машин и покорения «пространства и простора». Сначала сделали плакат, который привлекал внимание посетителей. Почти никто мимо не проходил, смотрели, читали, интересовались.
В планах сделать информационные щиты с историей самолета и историей процесса реставрации.



Кроме того, ведется сбор (принимается в дар или, в крайнем случае, покупается по минимальной стоимости) атрибутика "Аэрофлота" СССР эпохи Ту-144. Так что, если у Вас есть элементы униформы времен конца 1960 – начала 1980 годов, а также форменные головные уборы, погоны и знаки различия, пуговицы, авиабилеты, багажные бирки, этикетки, бортовая посуда – их можно передать волонтерам для пополнения экспозиции. Также будут полезны и «прижизненные» фотографии Ту-144, особенно борта СССР-77106.

Не все проблемы можно смыть

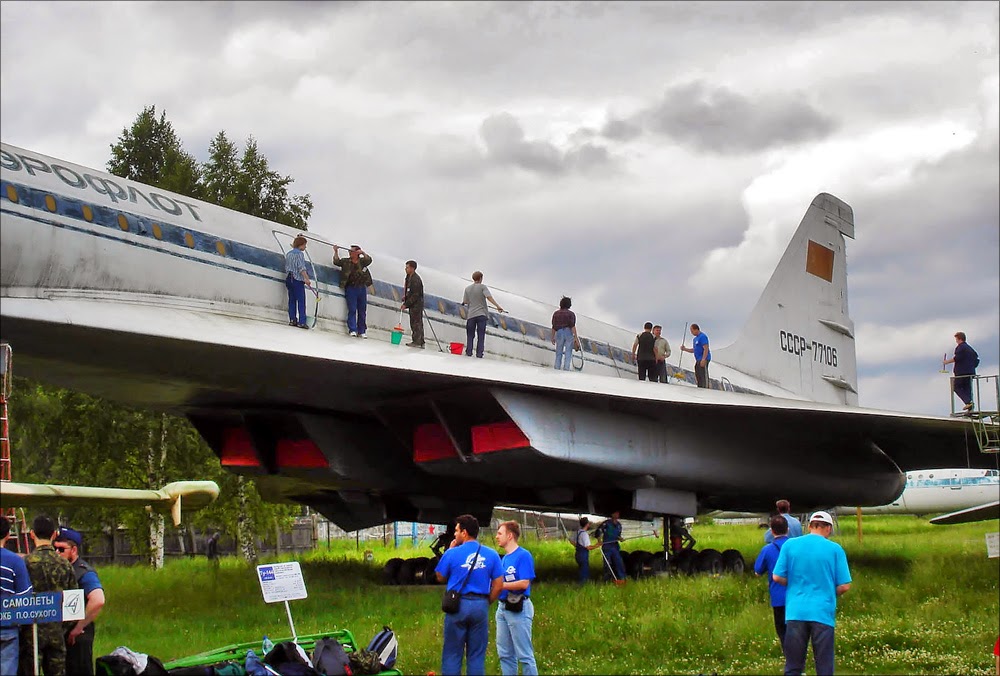

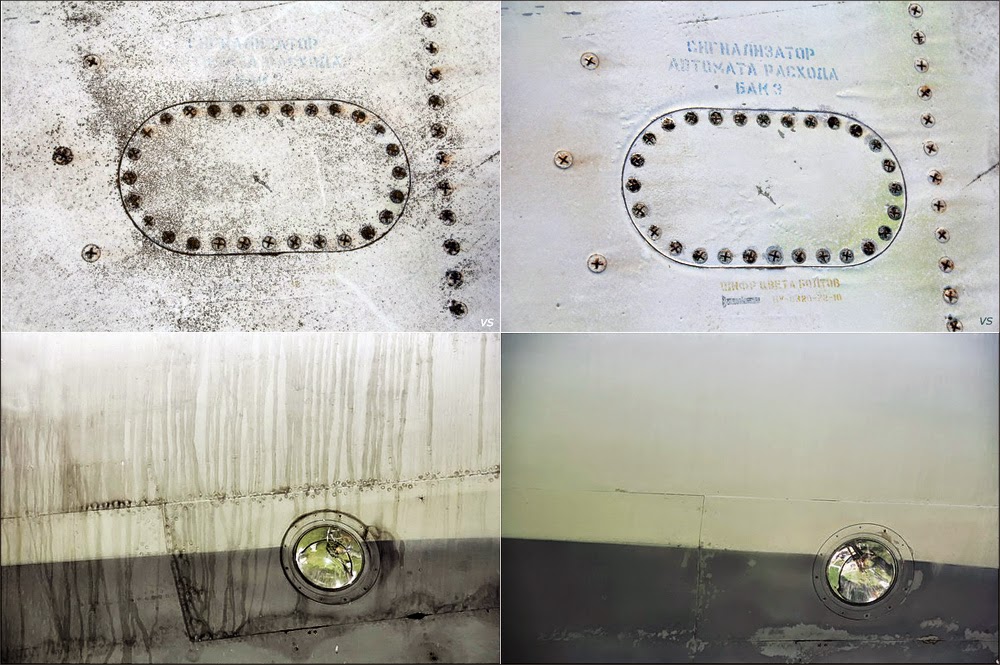

Помывка Ту-144 в его нынешнем виде – палка о двух концах. С одной стороны, смывается грязь. А с другой, состояние лакокрасочного покрытия за годы стоянки под открытым небом таково, что краска слетает вместе с грязью, а местами уже видны следы коррозии.

Ту-144 77106 Монино

К сожалению, краска на самолете окончательно потеряла свою структуру, и грязь впитывается в нее как в губку. Приходится брать в руки швабры, ведра с водой, стиральный порошок, и драить с нажимом вручную.

Ту-144 77106 Монино

Однако бесконечно это продолжаться не может – самолету необходимо полномасштабное восстановление лакокрасочного покрытия.
Потребуется застройка самолета лесами, полная шлифовка старой краски, нанесение протравного грунта, затем свежий праймер и окраска.>

Учитывая ранее проведенные работы по кабине, салонам, шасси и иллюминаторам, есть все шансы довести экспонат до хорошего мирового уровня – не хуже, чем в немецком Зинсхайме. Однако, если предыдущие работы удавалось финансировать преимущественно своими силами, то теперь цена вопроса – минимум 3 миллиона рублей, и то, в докризисных ценах.
Требуется помощь!

Единственным двигателем всех изменений к лучшему является участие неравнодушных людей. Практически все работы выполнены не только руками волонтеров, но и, в значительной мере, на их собственные средства. Конечно, важную роль сыграли и пожертвования посетителей музея.

Конечно, хочется, чтобы на работу выделяли средства владельцы самолета – Военно-воздушные силы, или же администрация Щелковского района, на территории которого находится музей. Однако пока обращения к чиновникам результата не принесли.

Вместо послесловия

Десять лет назад группа энтузиастов взялась за огромное дело – сохранение для истории уникального самолета Ту-144, хранящегося в подмосковном Монино, на территории Центрального музея Военно-воздушных сил. Это были тяжелые годы, но команда единомышленников смогла пройти через все испытания и спасла самолет. Сегодня нужно сделать следующий шаг: воссоздать изначальный облик машины и подарить всем любителям авиации возможность увидеть один из самых красивых и технически совершенных лайнеров XX века.

Оказать посильное содействие делу может каждый, как личным участием, так и денежным пожертвованием. Даже небольшой перевод поможет восстановить утраченные детали интерьера, позволит предотвратить развитие коррозии.

Для того, чтобы сделать пожертвование, Вы можете воспользоваться самым удобным для себя способом:

Карта Сбербанка: 4276 3800 2643 0319
WebMoney: R247810626609
Яндекс.Деньги: 410011623912066
Также:
Нужны любые артефакты, связанные с Ту-144 и вообще, отечественной ГА 1970-х годов.

Нужны материалы и помощь профессионалов на перетяжку многих поврежденных панелей облицовки салона, нужна помощь композитчиков в ремонте композитных обтекателей антенн (разрушаются), нужны деньги на покраску еще одного пассажирского трапа.
Нужна списанная аэродромная техника, стремянки и т.д.

Чтобы узнать текущее состояние дел, посетите сайт команды реставраторов "Фонд содействия музею ВВС" и сайт проекта 77106 в Живом Журнале, где подробно описывается ход работ. Также текущее состояние дел можно увидеть на форуме в соответствующей ветке.

И конечно приезжайте в Музей: волонтеры собираются каждую субботу, работа найдется для каждого!
