АВТОМАТЫ КОРОБОВА

После окончания Второй Мировой войны, для участия в конкурсе на новое стрелковое оружие Советской Армии, Герман Александрович Коробов приступил к разработке автомата ТКБ-408 под патрон 7.62х39 мм, построенного в компоновке буллпап. Однако автомат Коробова ТКБ-408 выбыл из участия в конкурсе, а на вооружение был принят автомат Калашникова АК-47.

7,62мм автомат Коробова ТКБ-408

7,62мм автомат Коробова ТКБ-408 был разработан в ТКБ (Тульское Конструкторское Бюро) Германом Александровичем Коробовымк 1946 году, для участия в конкурсе на 7.62мм автомат для Советской Армии. По результатам конкурса автомат ТКБ-408 показал не самые лучшие результаты, и на вооружение в 1951 году был принят автомат Калашникова АК. Автомат Коробова ТКБ-408 иногда ошибочно называют первым автоматом компоновки "буллпап"(bullpup), однако автоматы такой конфигурации разрабатывались в Великобритании и СССР еще в период Второй Мировой войны. В частности, в СССР в 1945 году был создан 7,62мм экспериментальный автомат Коровина, также в компоновке буллпап.


Автомат Коробова ТКБ-408 построенна основе автоматики, использующей энергию отводимых из ствола пороховых газов. Газовый поршень в цилиндре расположен над стволом, запирание ствола осуществляется перекосом затвора в вертикальной плоскости. Окно для выброса стреляных гильз расположено справа, имеет откидную вниз пылезащитную крышку. Рукоятка взведения затвора расположена слева, над цевьем. Ударно-спусковой механизм допускает ведение огня одиночными выстрелами и очередями; переводчик режимов огня расположен слева, над пистолетной рукояткой. Отдельный предохранитель расположен внутри спусковой скобы, перед спусковым крючком. Магазины специальной конструкции, двухрядные, емкостью 30 патронов. Защелка магазина располагается в нижней задней части пистолетной рукоятки, для чего на магазинах выполнены специальные выступы-зацепы.


Калибр: 7,62х39мм обр. 1943
Тип автоматики: газоотводный, запираниеперекосом затвора
Длина: 790 мм
Вес: 4,3 кг
Магазин: 30 патронов


Но в 1960-м Коробов снова вернулся к старой идее. В начале 1961 года в СССР была открыта тема, направленная на разработку новых схем автоматов и пулеметов, а также на поиск более совершенных принципов автоматики. Образцы должны были иметь простую конструкцию, малый вес и быть надежными в эксплуатации.


После того как автомат ТКБ-408 был отвергнут, Коробов на некоторое время отказался от оружия в компоновке буллпап, однако в начале 1960-х годов снова вернулся к ней, создав целое семейство автоматов под индексом ТКБ-022 (ТКБ – Тульское Конструкторское Бюро), при этом каждый новый образец существенно отличался от предыдущего.


В новое семейство автомата ТКБ-022 вошли модели:


- ТКБ-022 № 1, № 2, № З;
- ТКБ-022П № 1, № 2, № З;
- ТКБ-022ПМ № 1, № 2;
- ТКБ-022ПМ5 № 1.

ТКБ-022 № 1

В рамках этой темы Коробов в 1961 году создал автомат ТКБ-022, в конструкции которого просматриваются признаки компоновки буллпап.


Автомат ТКБ-022 был выполнен по пистолетной компоновочной схеме с магазином в рукоятке управления.
В оружии использовалась автоматика с отводом пороховых газов из канала ствола. Затвор поворотный. Затворная рама с затвором имеет короткий ход, а кольцевой поршень, расположенный на стволе, имеет длинный ход отката. Затворная рама и поршень имеют разъемное соединение, действующее автоматически.
Выброс гильз производился только на правую сторону оружия.
Корпус оружия представлял собой «футляр», раскрывающийся на две половинки.
Масса автомата ТКБ-022 без магазина составила 2,6 кг при длине оружия 755 мм.


Во время проведения огневых испытаний автомата ТКБ-022, при настреле из образца № 1 – 13350 выстрелов и из образца № 3 – 3036 выстрелов, задержек не было, а кучность стрельбы не уступала автомату АКМ.

ТКБ-022П № 2

Автомат ТКБ-022П отличался широким применением пластмасс при изготовлении корпуса, что явилось громадным шагом вперед для того времени. Легкий автомат ТКБ-022П по конструкции, использованию новых материалов и сборки без трудоемких подгоночных работ представлял собой совершенно новое, оригинальное решение, однако выброс гильз производился только на правую сторону.


Масса ТКБ-022П без магазина составила 2,5 кг при длине оружия 635 мм, а по кучности стрельбы новое оружие не уступало автомату Калашникова АКМ.


Продолжая работу над созданием легкого автомата под патрон 7,62x39 мм, для улучшения кучности боя при стрельбе автоматическим огнем из неустойчивого положения, Коробов модернизирует ТКБ-022П и создает автомат ТКБ-022ПМ модели № 1 и № 2.

ТКБ-022ПМ № 1

Помимо компактных габаритов автомат ТКБ-022ПМ отличался весьма передовыми на тот момент решениями – кроме пластикового корпуса, выброс стреляных гильз и вывод пороховых газов производился вперед у дульного среза оружия, что обеспечивало стрельбу как с правого, так и с левого плеча.


Автомат ТКБ-022ПМ использовал газоотводную автоматику с кольцевым газовым поршнем, расположенным вокруг ствола. Запирание ствола обеспечивается скользящим в вертикальной плоскости клиновым затвором, что с одной стороны позволило максимально сократить длину ствольной коробки, а с другой - потребовало введения дополнительной детали – досылателя / извлекателя. Эта U-образная деталь, подвижная в горизонтальной плоскости вперед и назад, отвечает за досылание патрона в патронник, извлечение из ствола стреляной гильзы и досылание гильзы в выводящую трубку над стволом, через которую гильза попадает в переднюю часть оружия и там уже выпадает наружу у основания мушки.
На ствол автомата возможна установка дульной насадки для метания винтовочных гранат. Соответственно оружие имело включаемый вручную кран, перекрывавший газоотвод при стрельбе винтовочными гранатами.
Предохранитель-переводчик режимов огня расположен слева над пистолетной рукояткой управления огнем.


Для питания ТКБ-022ПМ боеприпасами используются штатные магазины на 30 патронов от автомата Калашникова, устанавливающиеся непосредственно перед затыльником.


Корпус оружия выполнен из пластмассы с металлическими вставками.
Открытые прицельные приспособления ТКБ-022 ПМ – регулируемые. При этом длина прицельной линии была сравнительно мала.

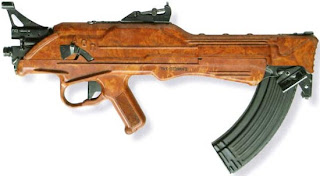

ТКБ-022ПМ № 2

Опытные испытания ТКБ-022ПМ № 1 подтвердили его высокую надежность. При автоматической стрельбе из неустойчивого положения автомат показал кучность стрельбы в три раза выше, чем АКМ. Масса автомата ТКБ-022ПМ № 1 без магазина составила 2,8 кг при длине оружия 525 мм. Дальнейшее совершенствование технологии изготовления ТКБ-022ПМ, в том числе на базе модели № 1, и применение новых материалов позволило снизить массу ТКБ-022ПМ № 2 с 2,8 кг до 2,34 кг.


В дальнейшем на базе автомата ТКБ-022ПМ Коробов создал автомат ТКБ-022ПМ5 под новый перспективный на тот момент патрон 5,6х39 мм.


Конструкция ТКБ-022ПМ5 была аналогична автомату ТКБ-022ПМ, а проведенные испытания показали, что кучность стрельбы из этого оружия из положения «лежа с руки» на дальности 100 м лучше, чем у штатного автомата АКМ.

Автомат залпового огня ТКБ-059 уникальный образец отечественной конструкторской мысли, создан советским конструктором стрелкового оружия Германом Александровичем Коробовым (1912-2006). Трехствольный автомат (Прибор-3Б) Герман Коробов создал 1962 году в Тульском конструкторском бюро.

В основу конструкции автомата положена схема “Буллпап” (англ. bullpup) – это схема компоновки механизмов стрелкового оружия, при котором ударный механизм и магазин располагаются в прикладе, позади спускового курка. Подобная компоновка позволяет увеличить длину ствола не увеличивая общей длины и массы оружия, что способствует улучшению характеристик по дальности и точности стрельбы.

Герман Коробов при создании ТКБ-059, во главу угла поставил сверхбыструю очередь, при которой отдача от выстрелов не успевает отклонить ствол, что позволяет добиться высокой кучности стрельбы.

Несколько стволов на одном автомате позволяло производить залповый выстрел, темп стрельбы из автомата ТКБ-059 (Прибор-3Б) достигал 1400-1800 выстрелов в минуту. Многие узлы и детали Прибора-3Б были заимствованы у автомата “Калашникова”, что позволяла достигнуть высокой степени унификации с основным стрелковым оружием Вооруженных сил СССР.

Огонь из ТКБ-059 вёлся либо залпами по три выстрела, или очередями. Три ствола в автомате собраны в едином лафете и имеют общую подвижную систему автоматики. ТКБ-059 демонстрировал беспрецедентную кучность при стрельбе очередями за счет сверхскорострельности и лафетной схемы крепления стволов.

Во время государственных испытаний, благодаря одновременному выстрелу трёх пуль в очереди, оружие действительно показало очень высокую кучность стрельбы. Однако необычность конструкции и сложность снаряжения встроенных магазинов привело к тому, что государственная комиссия отказалась принять этот автомат на вооружение. Свою роль сыграло и то, что войска имели на вооружении автомат АКМ и необходимости переоснащения на новый вид стрелкового оружия не было.

Автомат залпового огня ТКБ-059 (Прибор-3Б) так и остался опытным образцом, но все равно является ярчайшей иллюстрацией таланта выдающегося советского конструктора Германа Александровича Коробова.

Тактико-технические характеристики ТКБ-059 (Прибор-3Б):


Разработан: 1962 год
Производитель: Тульское конструкторское бюро (ТКБ)
Масса: 4,3 к,г
Патрон: 7,62х39 мм
Калибр: 7,62 мм
Принципы работы: отвод пороховых газов
Скорострельность: 1400-1800 выстрелов/мин
Вид боепитания: коробчатый строенный магазин на 90 патронов

Принятый на вооружение в 1949 г. автомат АК47 имел вес 4,3 кг, большую трудоемкость изготовления и не удовлетворял тактико-техническим требованиям (ТТТ) по основной боевой характеристике - кучности стрельбы. Организованные ГАУ в конце 40-х и в начале 50-х гг. интенсивные работы на полигоне и заводе-изготовителе по поиску путей улучшения кучности стрельбы АК47 не дали положительных результатов. В тот же период Коробов, потерпевший "поражение" в конкурсных испытаниях на лучший отечественный автомат в 1947 г., провел большой объем исследовательских и опытно-конструкторских работ по выработке рациональных технических решений и совершенствованию конструкции автомата.

На основе проведенных многочисленных исследований, он отказался от жесткого запирания и газоотводной системы автоматики и создал опытный автомат ТКБ-454, основанный на принципе отдачи полусвободного затвора оригинальной конструкции (с двухперым рычажным торможением полусвободного затвора). Для стабилизации работы автоматики и положения оружия в руках стрелка при автоматической стрельбе в конструкцию автомата был введен замедлитель срабатывания курка. Проведённые в 1952 г. на полигоне ГАУ оценочные испытания автомата ТКБ-454 показали, что его конструктивные особенности позволяют по сравнению с автоматом АК47:

- улучшить кучность стрельбы малоопытными стрелками в 1,3 - 1,9 раза;

- упростить конструкцию автомата и снизить трудоёмкость изготовления в 2 раза;

- понизить вес автомата на 0,5 кг.

Полученные преимущества этого автомата перед АК-47 были настолько существенными, что заставили говорить о нем как о перспективном образце, серьезно претендующем на занятие места в системе вооружения армии.

На основе положительных результатов работ, достигнутых Коробовым на автомате ТКБ-454 ГАУ, в 1953 г. выдает новые ТТТ и организовывает опытно-конструкторские работы по созданию нового автомата, который, согласно ТТТ, должен быть значительно легче, более простым и дешёвым в изготовлении и иметь лучшую кучность, чем АК-47.

ТАКТИКО - ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТКБ-454-43

Калибр, мм	7,62
Применяемый патрон	7,62х39
Вес, кг	3,8
Ёмкость магазина, патронов	30
Принцип действия	свободное запирание с газовым торможением затвора

На новые конкурсные испытания были представлены модернизированный автомат Калашникова, автомат Коробова под индексом ТКБ-517 (без принципиальных конструктивных изменений по сравнению с ТКБ-454), а также автоматы Константинова и Симонова. В начале испытаний по кучности стрельбы удовлетворил ТТТ только автомат Коробова, выделяясь в лучшую сторону при стрельбе из неустойчивых положений. Для улучшения кучности стрельбы в автомат Калашникова был введен за­имствованный из автомата Коробова замедлитель срабатывания курка.

В конце испытаний на доработку были рекомендованы только образцы Калашникова и Коробова. Однако, в отличие от автомата Калашникова, который оперативно дорабатывался всем заводом, доработка автомата Коробова затянулась, и заключительные полигонные испытания проходил только один модернизированный автомат Калашникова, который был рекомендован для изготовления опытной серии и проведения войсковых испытаний. Доработка и испытания образцов Коробова были признаны не целесообразными, поскольку "...они не могут иметь преимуществ перед автоматом Калашникова, являющимся модернизацией штатного АК-47, достаточно освоенного в производстве и проверенного в войсках" (из отчёта полигона).

В 1959 г. модернизированный автомат Калашникова (АКМ) был принят на вооружение.

Таким образом, тульский конструктор Г.А. Коробов сво­ими исследованиями и опытно-конструкторскими работа­ми показал на возможность создания автомата, превосходящего АК47 по боевым и технологическим показателям и, тем самым, инициировал, определил направления мо­дернизации автомата АК47, был основным конкурентом М.Т. Калашникова на конкурсных испытаниях и, следовательно, внес существенный вклад в появление автомата АКМ.

К сожалению, предложенный Коробовым ГА. в автоматах ТКБ-454, ТКБ-517 полусвободный затвор с двухперым рычажным торможением не получил применения в нашей стране, а был реализован с сохранением всех элементов конструкции во французской штурмовой винтовке ФА MAC, принятой на вооружение армии Франции в 1978 г. Такжене нашла применения в то время схема компоновки "буллпап"

"Буллпап" ("bullpap","бычок") - схема сборки оружия, при которой рукоятка управления огнём находится впереди магазина.

Преимущества этой схемы:

- ликвидация "мёртвого" пространства в виде приклада;

- значительное сокращение длины оружия при сохранении определённой длины ствола;

- возможность увеличения длины ствола при сохранении определённой длины оружия;

- уменьшение плеча отдачи, отрицательно влияющего на меткость стрельбы.

"Буллпап" был применён впервые на автомате Коробова ТКБ-454-43, однако международное признание эта схема получила лишь в начале 70-ых годов ХХ-го столетия.

"Буллпап" можно увидеть на следующих образцах стрелкового оружия:

1. Steyr AUG

2. Steyr AUG para

3. СВУ (ОЦ - 03)

4. СВУ-А (ОЦ-03АС)

5. "Гроза" (ОЦ-14)

6. Walther WA 2000

6. "Вепрь"

В 1968 г. Коробову Г.А. совместно с группой конструкторов ЦНИИТОЧМАШ было выдано авторское свидетельство на автомат со сбалансированной схемой автоматики.

Однотемповый вариант автомата ТКБ-072-1 вместе с автоматом СА-6 Константинова А.С., выполненным также по сбалансированной схеме, был основным конкурентом автомату АК-74

                                                                  Автомат Коробова ТКБ - 072

Г.А.Коробов на основе создания ряда опытных автоматов под использование патрона калибра 5,45 мм проводит экспериментальные исследования влияния темпа стрельбы на кучность боя и впервые экспериментально устанавливает, что повышение темпа стрельбы улучшает кучность при стрельбе из неустойчивых положений (стоя с руки и лёжа с руки), но ухудшает кучность стрельбы из устойчивого положения (лёжа с упора). Он приходит к концепции, что требуемое улучшение кучности автоматической стрельбы из всех положений стрелка может быть обеспечена только двухтемповой конструкцией автомата. Впоследствии Коробовым был проработан вариант автомата ТКБ-072 со сбалансированной автоматикой, в которой действие импульса отдачи было совмещено по времени с действием компенсирующего импульса со стороны дульного тормоза.

Автомат также не принят на вооружение, хотя наряду с автоматом Константинова СА-6 показал превосходство по кучности стрельбы над АК-74.

ТАКТИКО - ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Калибр, мм	5,45
Применяемый патрон	5,45х39
Ёмкость магазина, патронов	30
Темп стрельбы, выстр/мин
-низкий темп	до 500
- высокий темп	до 2200

Калашникова М.Т. Однако в 1974 г. автомат АК-74 был принят на вооружение, несмотря на полученное превосходство над ним по кучности стрельбы автоматов Константинова А.С. и Коробова Г.А.

Этот факт уже тогда продемонстрировал потенциальные преимущества новой схемы со сбалансированной автоматикой.

Преимущество двухтемповой конструкции автомата было продемонстрировано на автомате Коробова Г.А. ТКБ-0111, созданном на базе ТКБ-072 без механизма балансировки, при испытаниях в 1973 г. на войсковом полигоне, где он в сравнении со штатным автоматом АКМ показал существенно лучшую кучность боя, особенно при стрельбе "стоя с руки" с высоким темпом. Стрелки полигона "лежа с упора" (с низким темпом) и "стоя с руки" (с высоким темпом) показали кучность, удовлетворяющую ТТТ на автомат под 5,45-мм малоимпульсный патрон.

Результаты кучности автоматической стрельбы из положения "стоя с руки" и "лежа с упора", показанные при ис­пытаниях двухтемпового автомата ТКБ-072 были позже заложены в ТТТ темы "Абакан". Как известно, в 1997 г. работы по ней завершились принятием на вооружение двухтемпового лафетного автомата с наименованием "5,45-мм автомат Никонова АН-94".

Таким образом, Г.А. Коробов в деле создания автоматов был постоянным "визави" М.Т. Калашникова, порой oneрежая его в некоторых технических решениях и заставляя догонять себя. Трудовой путь Германа Александровича - это пример бесконечной преданности однажды выбранному делу, настойчивости и веры в свои силы.

Еще одной конструкцией Коробова стал 7,62-мм автомат ТКБ-454-7А, успешно прошедший заводские и полигонные испытания в 1952 году и рекомендованный для проведения войсковых испытаний на курсах «Выстрел». На испытаниях автомат получил положительные оценки, превосходя облегченный автомат АК во время стрельбы непрерывным огнем лежа с упора малотренированными стрелками в 1,3 — 1,9 раза.

7,62-мм автомат Коробова TKБ-517. Опытный образец 1957 г.

7,62-мм ручной пулемет Коробова ТКБ-523 под ленточное питание. Опытный образец (вид справа)

С начала 1955 года все отечественные конструкторские коллективы были сориентированы на развертывание работ по созданию унифицированного комплекса облегченного оружия под патрон обр. 1943 г. К выполнению этой работы вплотную подключился и Коробов. Здесь ему вновь пришлось встретиться со своими старыми конкурентами — ижевцем М.Калашниковым и ковровцем А.Константиновым.
Автомат Коробова ТКБ-517 представлял модернизированный образец ТКБ-454-7А. Он полностью соответствовал поставленным задачам — уменьшить общую массу и снизить трудоемкость изготовления образца. Именно своеобразие его конструкции стимулировало интерес к основательно забытой к этому времени схеме полусвободного запирания, поскольку это решение запирания, наряду со схемой отвода газов и запиранием канала ствола поворотом затвора, позволяло очень удачно вписаться в конструкцию оружия, рассчитанного под патрон обр.1943 г. Автомат Коробова был представлен двумя образцами: для пехоты — с постоянным деревянным и для ВДВ и экипажей бронетехники — со складным металлическим прикладами.
В январе-феврале 1957 года состоялись сравнительные полигонные испытания, на которых встретились образцы опытных автоматов конструкции Калашникова, Коробова и Константинова, а также впервые принявшие участие в испытаниях ручные пулеметы этих же конструкторов.
Комплекс Коробова состоял из двух видов оружия. Его модернизированный автомат ТКБ-517 имел некоторые характерные особенности. Изменилась конфигурация рычажного замедлителя, ставшего более надежным. Весьма оригинально был выполнен новый открытый прицел с качающимся целиком, который фиксировался по лункам на стенке ствольной коробки (аналогично конструкции предохранителя-переводчика на автомате АК), что намного упростило установку прицела, позволяя стрелкам выставлять требуемую дальность только на слух — по щелчкам. Для улучшения теплоотдачи ствола цевье в автомате Коробова было выполнено штампованным из стального листа с вентиляционными отверстиями. Ручной пулемет Коробова ТКБ-523 был во многом конструктивно аналогичен автомату, отличаясь от него длиной ствола, формой приклада и емкостью магазина (75 патронов).
Основная борьба развернулась между ижевским и тульским конструкторами. Одной из особенностей модернизированного автомата Коробова явилось использование энергии отскока затворной рамы при ведении огня, обеспечившее нормальную работу автоматики и приемлемую кучность боя. В конструкцию ударно-спускового механизма был введен автоспуск, игравший роль межциклового замедлителя, позволивший успокаивать колебания оружия. На полигонных испытаниях малотренированные стрелки, ведя непрерывный огонь из автомата ТКБ-517 из положения лежа с упора, показали результаты в 1,3 — 1,9 раза лучше, чем из штатного автомата АК. Кроме того, из коробовского автомата можно было вести стрельбу как с правого, так и с левого плеча, при этом кучность менялась незначительно, поскольку компоновка подвижных деталей автоматики была центральной и поэтому все силы действовали симметрично. Калашников явно проигрывал конкурс. Михаил Тимофеевич сам впоследствии признался: «На полигоне параллельно испытывали коробовский и наш образцы. Как только заканчивалась стрельба, шел осмотр мишеней. И каждый раз приходилось убеждаться, что результаты ведения огня из нашего автомата по кучности боя выглядят хуже».

7,62-мм автомат Коробова TKБ-517. Опытный образец 1958 г.

Однако автоматы Коробова так и остались только в виде опытных образцов, на что сказались как объективные причины (например, смещенный центр тяжести к задней части оружия и «живучесть» пластикового корпуса при длительной эксплуатации в сложных условиях и хранении) так и субъективные причины (к тому времени уже сложилось представление о ведении войны, на основе так называемого "опыта" ВОВ, и для этого требовалось дешевое оружие, в огромных количествах). Автоматы Германа Александровича Коробова просто не вписались в эту концепцию.
