Американская АСУВ FBCB2

Современный стационарный пункт управления оперативно-тактического звена
Не знаем ответов. Хуже того, не знаем вопросов.
Генерал Шебаршин
В штате Айова все хорошо. А жаль, хорошая была бы рифма.
Из интернета
ПРОКЛЯТЫЕ БУРЖУИНЫ
Уважаемые читатели!
         Давно собирался ответить на многократно заданный (и незаданный) мне вопрос:
А как обстоят дела с автоматизированными системами управления войсками «у них»?


Вы знаете, – самому было всегда итересно.
Стоит сказать, что всеобъемлюще осветить бы все аспекты создания и применения АСУВ в странах, являющихся нашими наиболее вероятными друзьями, в одной (или даже нескольких) интернет-статьях физически невозможно. Для этого нужна уже не статья, а достаточно объемная книга.
Поэтому, в ходе работы над данной публикацией Ваш покорный слуга был вынужден ограничиться только тактическим уровнем управления.
Современный полевой пункт управления оперативно-тактического звена, развернутый в палатке

1. Классификация
К сожалению, наши военно-научные умы пока не создали отечественную классификацию автоматизированных систем управления войсками. Поэтому, за неимением отечественных разработок, мы будем использовать классификацию, применяемую в в армиях наиболее развитых англоязычных стран.
А  в этих странах  принято разделять АСУВ на несколько классов в зависимости от выполняемых системами функций - Command, Control, Communications, Computers, Intelligence, Surveillance, Reconnaissance (Команда, Контроль, Коммуникации, Компьютеры, Интеллект, Наблюдение и Разведка).
При этом, нас, в основном, будет интересовать деление систем по степени автоматизации управленческих процессов в соответствии с этой классификацией.
Следует отметить, что перечисленные военные термины, используемые в «их» классификации, несут в себе смыслы, далеко не идентичны значениям, которые в соответствии с нашей военной терминологией вкладываем в указанные слова мы. Но об этом несколько позже.
Отображение тактической обстановки на экране компьютера в оперативном звене управления (за подчиненные части)

           Пока же мы просто констатируем тот факт, что любая автоматизированная система управления относится к определенному классу в соответствии со степенью автоматизации в ней управленческих функций, которые указаны выше. Если какая-либо из перечисленных функций автоматизирована в системе в полном объеме, то в аббревиатуре класса этой системы будет присутствовать начальная буква  этой функции.
Так, системы управления в которых автоматизированы только две функции, например,  Command and Control,  будут относиться к классу «СС». Для простоты аббревиатура класса обозначается как «С2»
Если в системе автоматизированы четыре функции (Command, Control, Communications, Computers), то такую систему следует отнести к классу «СССС», или «С4».
При этом, по мнению «дорогих товарищей империалистов», функции, начинающиеся с сакраментальной буквы «С» являются базовыми, а все остальные – дополнительными.
Короче.
С точки зрения автоматизации управленческих функций (задач), та система управления, которая относится к классу, содержащему в своей аббревиатуре больше букв «С», будет более «продвинутой».
Например, система класса С2SR  будет уступать «простой» системе класса С4 по «широте спектра» задач, решаемых в автоматизированном режиме.

2. Задачи
Что касается, собственно, «содержания» функций управления.
Системы, в которых автоматизированы функции Command and Control, должны решать в автоматизированном режиме следующие задачи:
1. Отображение и передача сформулированных боевых задач подчиненным органам управления (объектам управления) в формализованном текстовом и графическом виде (файлы) с использованием единой «бесшовной» вычислительной сети.
2. Автоматическое определение положения своих объектов управления (до отдельного транспортного средства) и периодическое оповещение своих органов управления и соседей об их местонахождении с отображением на электронных картах.Отображение тактической обстановки в программе, моделирующей боевые действия при совершении марша мотопехотной ротой, усиленной танковым взводом (в ходе обучения военнослужащих в учебном центре)
  3. Ручное или полуавтоматическое (с использованием дальномера) отображение на электронных картах и автоматический обмен данными об объектах противника, препятствиях и элементах инфраструктуры на поле боя, обнаруженных (объектами) элементами системы.
4. Автоматический расчет и выбор маршрутов движения по известным данным о дорожной сети и отображение пути, пройденного объектом системы (BFT - blue force tracking).
Говоря простым языком, системы С2 позволяют командиру всего лишь быстро довести принятое им решение до подчиненных и проконтролировать ход его выполнения.
         При этом функции оценки обстановки и принятия решения полностью возлагаются на «природный компьютер» самого командира – то есть на его мозг.
Ну и, конечно, - любимый термин западных специалистов – «ситуационная осведомленность»! То есть, система сообщает любому объекту управления (помимо самого командира) о положении и состоянии соседей в ходе выполнения боевых задач.
            Кроме того, часть систем, относящихся к классу «С2» способны выполнять взаимное опознавание объектов, входящих в систему, по принципу «свой-чужой», а также выполнять идентификацию целей и выдачу в автоматическом режиме целеуказания средствам огневого поражения, входящим в систему.
Системы управления, в которых автоматизированы такие функции имеют обозначение «SR» (Surveillance and Reconnaissance), и обозначаются как С2SR,  или С2+.
При этом, компьютеры, использующиеся в системах класса «С2», рассматриваются западными специалистами только в качестве средства ПЕРВИЧНОЙ (а не полной!) обработки и отображения информации. Поэтому, хоть системы С2 и имеют в своем составе персональные ЭВМ, но слово «Computers» и соответствующую букву в аббревиатуре своего класса не имеют.

          Другими словами – система класса С2 всего лишь помогает командиру и другим военнослужащим ставить подчиненным задачи, СОБИРАТЬ И ОТОБРАЖАТЬ информацию о текущем положении своих объектов управления, положении противника и нейтральных объектов.
          По сути - это всё.
          При этом, об "интеллектуальной поддержке принятия решения" и уж тем более - о вырабоке каких-либо вариантов решения на бой и их моделировании речь не идет.
А вот такая задача, как автоматическая организация сетей связи и локальных вычислительных сетей – это уже отличительный признак систем, имеющих названии своего класса аббревиатуру слова Communications (третья С).
Наличие же в аббревиатуре класса системы четвертой буквы «С» (Computers), , а также буквы «I» (Intelligence) подразумевает, во-первых, - ПОЛНУЮ автоматическую ОБРАБОТКУ данных, полученных в ходе реализации первых двух «С» - Command and Control. А во-вторых – выработку на основании обработки первичных данных ВАРИАНТА СИТУАЦИОННОГО РЕШЕНИЯ командира и его представление в наиболее удобной для восприятия человеком форме.
Пункт управления одного из батальонов 4 мд армии США (Ирак 2003 год)
Важное замечание для российского генералитета: простое наличие на пункте управления цветных экранов с отображенными на них флажками и значками разного цвета на фоне электронной топографичекой карты НЕ ЯВЛЯЕТСЯ признаком высокого уровня автоматизации системы управления войсками!
Идем дальше.
         Системы класса «С4»  (помимо выполнения функций, реализованных в системах класса «С2» и «С3»), должны быть способны решать следующие задачи:
1. Полная автоматизации методов сбора и обработки информации.
2. Информационная поддержка выработки командиром вариантов решения (наличие программ типа «Sketch in the decision» (Набросок в решение).
3. Математическое моделирование результатов боевых действий по избранным вариантам выполнения боевых задач (скоростная аналитическая программа «Blitzkrieg» (Блицкриг») с графическим отображением смоделированного хода и результатов  боевых действий на электронных картах, в том числе – с использованием средств трехмерного отображения поля боя.
4. Информационная поддержка разработки планирующих документов (программа «Sketch in the plan» (Набросок в план), ос уществляющая преобразование графических и аудио материалов в планирующие документы.
5. Информационная поддержка принятия частных решений в ходе выполнения боевой задачи (программа «Crystal sphere» (Хрустальный шар), осуществляющая обновление оценок и выводов, на основе информации, полученной в ходе операции)
Резюмируем: принципиальное отличие систем класса «С4I» от класса «С2» заключается в более высокой степени автоматизации информационных (управленческих) задач.
А теперь, ВНИМАНИЕ!
В армиях даже самых развитых в промышленном отношении стран, все системы класса «С4I» и «С4SR» по своей принадлежности к уровню военного управления относятся только к АСУВ оперативного, или оперативно-стратегического звена.
Схема передачи информации в тактическом звене армии США

       В настоящее время ВСЕ имеющиеся на вооружении иностранных государств АСУВ тактического звена относятся к классу «С2», или «С2+», и различаются между собой лишь небольшим расширением спектра решаемых задач. При этом, все системы  тактического назначения принципиально «не дотягивают» даже до класса «С3».
По мнению экспертов, основными препятствиями на пути развития АСУВ тактического звена из класса «С2» в классы «С3» и «С4» являются:
- отсутствие математически корректных алгоритмов оценки действий войск на тактическом уровне, ввиду огромного разнообразия применяемых ими способов и приемов выполнения боевых задач;
- сложность создания автоматизированной системы сбора и оценки  данных тактической обстановки, ввиду очень большого разнообразия ее параметров и скоротечности изменений (по сравнению с оперативным звеном управления)
- возникающая, в связи предыдущим пунктом, необходимость ручной работы по сбору, обработке и отображению  большого количества переменных данных, превышающие возможности ответственных должностных лиц по вводу таких данных в систему;
- необходимость обработки относительно большого количества данных в единицу времени, которые по своим объемам в настоящее время превышают возможности машинного обеспечения, используемого в тактическом звене управления;
- сложность создания самоорганизующихся сетей связи и надежных локальных сетей (систем передачи данных) между большим количеством высокомобильных объектов управления.

3. Амбиции
Чуть-чуть истории.
В начале 1990-х годов в США в чью-то умную голову пришла идея использовать компьютеры для управления общевойсковыми частями и подразделениями.

           Некоторое
время идея носилась в воздухе. А потом, американцы со свойственной им деловой прагматичностью приступили к воплощению ее в жизнь.
Полагаю, что без DARPA (Defense Advanced Research Projects Agency) здесь не обошлось, но не суть важно.
А важно то, что в середине 90-х годов в штатах была анонсирована очень амбициозная программа «Боевая система будущего» (Future Combat Systems). В рамках ее реализации предполагалась разработка центрально-сетевых концепций многоцелевой боевой системы, которая будет обладать большим поражающим действием, готовой к развертыванию в кратчайшие сроки, автономной и весьма живучей в бою за счет использования комплекта автоматизированного управления едиными экипажными и безэкипажными наземными и воздушными платформами. Целью программы FCS являлась разработка такого комплекса оружия, средств обработки и передачи данных, который позволит достигнуть оптимального баланса между показателями решающих тактико-технических характеристик и максимальную полноту их использования в бою.
     По мнению разработчиков программы, подразделение, оснащенное системой FCS, должно быть способно адаптироваться к изменяющемуся объему задач во время развертывания и ведения боевых действий в диапазоне от обычного боя (операции) до операций по поддержанию мира. Оснащенные системой FCS войска должны были получить:
1. Единые транспортные и бронеплатформы.
2. Автономные робототехнические системы.
3. Функциональные возможности командования и мобильных объектов управления оснащенных ЭВМ, объединенных в сеть управления, связи  соответствующие классу С4;
4. Возможность наблюдения, разведки, обнаружения и наведения в автоматизированном режиме для всех элементов (объектов управления) системы.
5. Возможность высокоточной стрельбы прямой и непрямой наводкой для всех средств поражения, объединенных со средствами разведки и управления в единую сеть.
За дело взялись рьяно.
Однако, дальше проработки самой концепции создания такой системы, создания в единичных экземплярах элементов аппаратно-программных комплексов, а также отдельных образцов высокотехнологичных радиостанций и прототипов роботизированных средств дело не пошло.
Хотя нет.
Еще был создан целый ряд хорошо срежиссированных видеороликов (и сейчас нагугливающихся в сети), в которых рассказывалось и показывалось, насколько эффективной была бы такая система, если бы ее удалось создать.
Кстати, в русскоязычном интернете отдельные пользователи очень любят приводить ссылки на эти «мультики» в качестве поддержки своих аргументов типа «А вот как у них  - круто!»
Тем не менее, все разработки в рамках этой программы, а также их промежуточные результаты представлялись американской общественности с большой помпой. Оно и понятно – денежки затрачены были отнюдь не маленькие.
Однако.
Достичь реальных успехов (продемонстрированных на полигонах, а не в презентационных роликах) в создании автоматизированной системы управления ТАКТИЧЕСКОГО УРОВНЯ класса С4 не удалось. Все ее элементы были отработаны достаточно слабо. Возможно, что это связано с чрезмерной сложностью и масштабностью поставленных задач, а также со значительным сокращением военного бюджета США.
Короче.
В мае  2011 года в прессе появились официальные сообщения о закрытии программы FCS.
На этот раз, - без всякой помпы.
Однако, это не означает, что США полностью отказались от совершенствования своих технологий в сфере автоматизации управления военными формированиями. Часть наработок, в частности, по беспилотным летательным аппаратам и средствам передачи информации была передана в другие программы.

4. Простые движения
В настоящее время наиболее известной из всех существующих АСУВ тактического звена является американская система класса «С2SR» - «Force XXI Battle Command Brigade and Below» (FBCB2). Это название в очень вольном переводе может быть озвучено как «Система управления бригадой и подчиненными подразделениями в бою (битве) двадцать первого века».
Примерно в то же время, когда оптимизм по поводу программы «Боевая система будущего» был еще очень высок, корпорация Нортроп Грумман (Northrop Grumman Corporation), без особой шумихи получила заказ на разработку автоматизированной системы управления звена «бригада – батальон – рота – взвод – отделение (танк)». Ну, и соответствующее финансовое обеспечение на реализацию этого проекта. Естественно, - после соответствующих военно-научных проработок вопроса, представленных, кстати на рассмотрение соответствующему комитету конгресса США!
Суть проекта сводилась к следующему.
Предполагалось создать надежно функционирующую систему класса С2, которая объединяла бы не «перспективные боевые платформы» (которые к 1995 году еще находились в стадии эскизных проектов), а уже имеющиеся в войсках средства ведения боевых действий. То есть «старые добрые» танки М1 «Абамс», БМП М2 и БРМ М3 «Бредли», а также БТР М-113. Ну, еще многоцелевые автомобили  HMMWV.
 И..... в разы повысить их боевую эффективность просто за счет сокращения цикла боевого управления и повышения ситуационной осведомленности.
На разработку АСУВ FBCB2 только в одном 1996 финансовом году было израсходовано около 47,6 млн долларов. А с 1997 по 2004 год на доработку системы и устранение выявленных недостатков было  потрачено, по различным оценкам, еще от 270 до 385 млн долларов.
По некоторым данным общая сумма контрактов, связанных только с разработкой и совершенствованием системы с 1995 по 2010 год оценивается в 800 млн. долларов.
Немало.
Но и результат получился впечатляющим.
Преодолев огромное количество проблем и вылечив неисчислимое количество «детских болезней», специалисты NG добились соответствия системы требованиям военных.
Серийное производство АСУ FBCB2 было налажено с 2002 года.
В 2003 году система получила «боевое крещение» в Ираке в составе 4 механизированной дивизии, получившей после оснащения комплектами FBCB2 прозвище «Digitized» («цифровая»). Все танки и БМП дивизии перед отправкой в зону боевых действий были оснащены соответствующими комплексами системы. Эта версия модернизации танков и БМП получила наименование «SEP» (программа расширения возможностей системы).

Схема модернизации танка М1 "Абрамс" до версии "SEP"

По результатам боевых действий в Ираке, а также продолжавшихся на континентальной части  США испытаний, было проведен ряд модернизаций аппаратной и программной составляющей FBCB2.
 Так, с октября 2008 года начато внедрение прошедшей модернизацию уже пятой версии программного обеспечения (V1.5).
По плану до конца 2011 года аппаратно-программными комплексами (АПК) системы FBCB2 должны были быть оборудованы каждый танк, БМП, САУ и все командирские автомобили бригад сухопутных войск (армии) США, а также корпуса морской пехоты (всего более 100 000 комплектов).  До 2015 года планируется оснастить носимыми комплексами системы каждого солдата специализированных боевых подразделений.
В настоящее время (данные на декабрь 2011 года) в армию США и корпус морской пехоты уже поставлено около 85 000 (восьмидесяти пяти тысяч) комплектов автоматизированных рабочих мест для оснащения пунктов управления и отдельных боевых машин (транспортных средств).

5. Железо
Что представляет собой аппаратная часть FBCB2?
Комплексы системы выпускается в двух вариантах. Основной  – машинное обеспечение на базе компьютера  AN/UYK-128 Applique с сенсорными экранами (500МГц/4Гбайт/Windows 95/NT в особо прочном корпусе), связанное с приемником системы NAVSTAR и цифровой радиостанцией и использующее программное обеспечение боевого управления.
Второй вариант - чисто программная версия для встроенных в системы оружия устройств обработки информации. Оборудование FBCB2 стыкуется с другими бортовыми устройствами и системами боевой машины, (в т.ч. лазерным дальномером), для взаимного опознавания, автоматического формирования сообщений о целях противника и вызова огня.
         АПК стыкуется с различными средствами передачи данных (средствами связи различного диапазона). Обмен данными в «тактическом интернете» (ТИ) производится с использованием систем радиосвязи EPLRS и SINGARS, и системой подвижной спутниковой связи "Инмарсат" L-диапазона
Внешний вид комплекта в первом варианте представлены на рисунках. Кружком на рисунке со средствами связи обозначен системный блок, клавиатура и многофункциональный дисплей компьютера AN/UYK-128 Applique.
Специалист компании Нортроп-Грумман представляет переносной комплект АРМ системы морским пехотинцам
Такие комплекты являются едиными для всех уровней управления звена «бригада-отделение (танк)» и могут быть смонтированы (развернуты) на полевых пунктах управления бригады (здание, палатка, заглубленный, или защищенный пункт управления), на любом транспортном средстве типа автомобиль, на бронеобъекте (танк, БМП, БРМ, БТР), а также на вертолете.
Аппаратно-программный комплекс (автоматизированное рабочее место) системы FBCB2, развернутый на полевом пункте управления бригадой (в палатке).



Аппаратно-программные комплексы (автоматизированные рабочие места) системы FBCB2, развернутые в штабном автомобиле.






Аппаратно-программные комплексы (автоматизированные рабочие места) системы
FBCB2, установленные в автомобилях типа  HMMWV





Аппаратно-программные комплекса (автоматизированные рабочие места) системы FBCB2, смонтированные на базе бронеобъектов.

Аппаратно-программный комплекс системы FBCB2, установленный на вертолете UH-60


7. Девайсы
Помимо, собственно системного блока, интерактивного дисплея и клавиатуры, которые жестко смонтированы на транспортном средстве, в состав каждого аппаратно-программного комплекса FBCB2 входят еще несколько носимых устройств. Такие устройства получили наименование «FBCB2-Light Handheld». На снимке слева представлен GPS-навигатор, позволяющий отдельному военнослужащему, находящемуся вне машины, отслеживать свое местоположение с использованием космической системы глобального позиционирования «NAVSTAR».




Для крепления выносных устройств непосредственно в машине, предусмотрены специальные гнезда и соответствующие разъемы для его подключения к остальным блокам, а также для подзарядки аккумуляторов.






Кроме навигатора, в состав каждого комплекта входит коммуникатор, позволяющий военнослужащему, находящемуся вне машины, получать (отправлять) короткие текстовые сообщения, принимать и отображать передаваемые другими комплектами данные о тактической обстановке, определять свое положение с привязкой к электронной карте, а также рассчитывать и отображать на электронной карте кратчайшие пути движения между точками, с учетом наличия дорожной сети.
Первоначальные варианты исполнения  коммуникатора имели вид, показанный на снимках слева.
По мнению американских военных, основными недостатками промежуточных  вариантов коммуникаторов были их зависимость от GPS-приемника (они обязательно должны работать «в паре»), небольшая емкость аккумуляторов, а также  невозможность для пользователя вносить изменения в тактическую обстановку.
Поэтому, в ходе дальнейшего совершенствования системы было, наконец разработано  носимое устройство, лишенных таких недостатков.
В результате модернизации комплекса, коммуникатор приобрел вид, показанный на рисунке внизу. Ребристая трубка слева это от корпуса –  это дополнительный аккумулятор устройства. Цилиндр сверху - антенна GPS-приемника. Время работы такого варианта коммуникатора с  дополнительным аккумулятором – около 12 часов.
В модернизированном устройстве  коммуникатор совместили с GPS-навигатором, а также внесли в программное обеспечение возможность для пользователя не только получать данные об обстановке, но и самому формировать ее элементы и передавать их другим пользователям.


















       Следующий  вариант коммуникатора называется «Electronic Data Manager» (EDM), или «Knee-Board», и также совмещает в себе функции наладонного компьютера и GPS-приемника.
Существенным недостатком этого варианта является ограниченность времени его работы на батареях. Поэтому предназначен он для использования  только пилотами армейской авиации
Слева показан вид возможного варианта  переносного модуля системы (тактического терминала)   для командиров «простой пехоты».
 Несмотря на то, что носимый вариант терминала является по сути планшетным компьютером с реализацией (дублированием) в нем всех функций основного (возимого) комплекта, он пока не получил широкого распространения и является опытным образцом.
Основная загвоздка здесь заключается в том, что связь с коммуникаторами осуществляется в СВЧ-диапазоне с использованием базовой станции, находящейся в автомобиле (бронеобъекте). То есть дальность связи ограничивается мощностью базовой станции, а также особенностью распространения радиоволн частотой 1,2-2,4 МГц. А такие волны, в отличии от радиоволн УКВ-диапазона могут распространяться только в зоне прямой видимости. Любое препятствие на их пути (здания, деревья, кусты , не говоря уже о складках местности) приводят к потере связи.
На рисунках ниже представлен набор средств связи и устройств передачи данных, которые необходимы для обеспечения полноценной работы носимого варианта АПК с полным дублированием всех функций возимого варианта комплекса. При этом, для передачи данных использется носимая УКВ-радиостанция
Военнослужащий, использующий планшетный вариант компьютера будет «навьючен» примерно так:

И если вы полагаете, что боец в рюкзаке за спиной  несет боеприпасы и прочие нужные в бою вещи, то вы ошибаетесь. Практически все место в нем занимают всяческие железки.
Другими словами, рюкзак - это всего лишь укладка для хранения и транспортирования устройств обработки, отображения и передачи информации, а также аккумуляторов.
Для размещения элементов всего снаряжения, обеспечивающего работу комплекса, разработан также специальный жилет.
А общая схема размещения  размещения носимого оборудования комплекса на военнослужащем выглядит так, как показано на снимках внизу:











8. Средства связи
Повторюсь, что связь между АПК, установленными на транспортных средствах, поддерживается двумя коммуникационными системами: информационной сетью "ТИ" ("Тактический Интернет"), с использованием систем радиосвязи EPLRS и SINGARS, и системой подвижной спутниковой связи "Инмарсат" (станции PSC-5 Spitfire диапазона 225-400 МГц). При этом, для обеспечения спутниковой связи в движении пункты управления разведывательных подразделений и машины командного пункта бригады оснащаются специальными стабилизированными спутниковыми антеннами




                   Возимые радиостанции УКВ диапазона, установленные
                                                   на автомобиль HMMWV
Возимые радиостанции КВ и аппаратура передачи данных (АПД)                                диапазона, установленные на автомобиль HMMWV
Связь КП бригады с вышестоящими органами управления и КП соседних бригад осуществляется либо через малый районный узел связи (УС) по-районной системы связи общего пользования Enhanced MSE "Усовершенствованная MSE", имеющей структуру "сетка" и построенной на коммутаторах асинхронного режима доставки, либо через систему связи JNN. Связь комплексов системы FBCB2, расположенных на КП бригады, с автоматизированными рабочими местами  в подразделениях бригады осуществляется по каналам радиосвязи через ТРТ EPLRS и радиостанции SINCGARS SIP.
         На снимке слева  представлена одна из машин HMMWV роты связи бригады с установленными на нее средствами связи. На крыше видны антенны радиостанций СВЧ-диапазона для обеспечения связи с  носимыми комплексами системы.

        На следующем снимке хорошо видно, что помимо терминала, который установлен перед передним сиденьем, на заднем сиденье машины установлены еще два ПК (автоматизированные рабочие места офицеров, обеспечивающих контроль за состоянием системы связи и прохождением информации в системе.












 Планирование, конфигурация и реконфигурация сети в звене "бригада - батальон" осуществляется под управлением  программного обеспечения системы «ISYSCON» (ПО управления интегрированными системами, версия 4).
Данные в сетях связи, соединяющих АРМ системы FBCB2, передаются под управлением протоколов IP, адаптированных в соответствии с требованиями и условиями функционирования сетей радиосвязи в тактическом звене управления. В пределах КП бригады и батальона (при их размещении на месте) все средства связи и средства системы соединены между собой в ЛВС при помощи проводных средств.
Машины КП бригады соединяются между собой и с районным узлом связи системы Enhanced MSE волоконно-оптической линией связи (ВОЛС) с пропускной способностью 100 Мбит/с. Районная вычислительная сеть, охватывающая КП бригады и батальонов, строится на основе радиостанций NTDR и терминалов связи JNN. Кроме того, радиостанции NTDR обеспечивают резервные каналы связи для звена управления "бригада и выше".
Блок цифровой многоканальной станции УКВ диапазона

Блоки радиостанций, устройств передачи данных и антенна GPS-приемника, используемые в системе

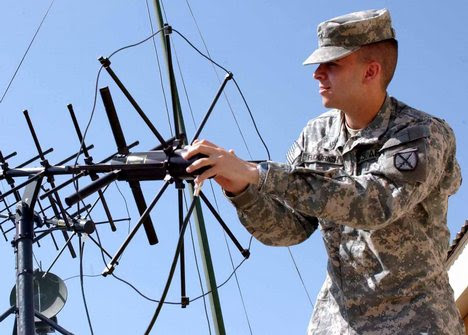

Развертывание направленной антенны

9. Софт.
Программное обеспечение (ПО) системы  FBCB2 является ее ключевым элементом.
В состав прикладного ПО FBCB2 входит программный пакет «Enhanced Battle Command» (ЕВС), который является ОЗУ-резидентной программой и вместе с другим прикладным ПО обеспечивает взаимодействие процессорного блока и блока отображения, а также общие процессы функционирования ЭВМ.
        Программный пакет ЕВС осуществляет функции управления базой данных, связью, обработки и вывода на экран карты боевой обстановки, обработки сообщений для обеспечения работы интерфейсов прикладного ПО, а также интерфейсов транспортного и сетевого уровня сети "Тактической Интернет". Программный пакет ЕВС в каждой КШМ командного пункта взаимодействует через локальную сеть с коммутатором КП, а через коммутатор - с интернет-контроллером машины КП.
На всех компьютерных платформах системы используется одинаковый комплект прикладного ПО. Процессорный блок ЭВМ AN/UYK-128, сопрягаемый с интернет-контроллером, взаимодействует с ним под управлением протоколов управления передачей TCP и пользовательского протокола данных UDP.
Основное окно с отображением топографической основы и местоположения объекта (тактический знак  в центре экрана)
Интерфейс пользователя автоматизированного рабочего места (АРМ) оператора системы представлен "рабочим столом" с пиктограммами, который отображается на жидкокристаллическом сенсорном экране. Программное обеспечение системы обеспечивает каждый уровень управления единой картиной тактической обстановки поля боя в двух эшелонах (верхнем и нижнем), а также соседних формирований (справа и слева). Тем самым обеспечивается своевременность предоставления информации о ситуации в целом, основанной положения своих сил и войск противника, а также приданных и взаимодействующих подразделений. Касанием стилом (рукой) пиктограммы можно вывести на дисплей карту текущей боевой обстановки с расположением своих сил и сил противника. Информация на карте обновляется в масштабе времени, близком к реальному.
В системе FBCB2 для пересылки и приема информации используется переменный формат текстовых сообщений «Variable Message Format» (VMF) вне зависимости от принадлежности получателя - отправителя. в настоящее время Формат VMF утвержден в качестве основного для передачи текстовых сообщений в системе электронной почты АСУ вышестоящего звена ABCS. Кроме того, обеспечивается быстрое распространение цифровых карт и видеоизображений местности и их масштабирование.
Интерфейс пользователя позволяет подготовить в автоматизированном режиме разнообразные формализованные донесения, касающиеся вопросов МТО, медицинской эвакуации, оповещения о радиационно-биологическом и химическом нападении, подготовить и передать краткое текстовое и графическое сообщение о наблюдаемых действиях противника.
Отображение состояния обеспеченности медицинского взвода 1 батальона 32 пехотного полка. (Все позиции – 0% обеспеченности)
Оператор АРМ FBCB2 может выбрать различные способы и масштабы вывода на экран цифровой карты или аэрофотоснимка (видеоизображения) местности с отображением предназначенной для данного оператора части единой (общей) картины тактической обстановки, масштабированной для соответствующего уровня управления.
                           Отображение тактической обстановки на фоне
                                        электронной карты местности.
Карты разного масштаба и с личным фоном позволяют видеть расположение каждого транспортного средства в бригаде или только транспортные средства своего взвода либо роты. Кроме того, на цифровой карте могут отображаться другие данные тактической обстановки - дислокация подразделений тыла, минные поля, коридоры безопасности и т.д. Такое отображение данных обстановки позволяет быстро ориентироваться на местности и в обстановке ночью или в условиях ограниченной видимости, а также добиваться позиционного преимущества над противником.
Информация о боевой обстановке, например о местоположении противника, вводится командиром отделения в систему и с помощью радиостанции SINCGARS ASIP через интернет-контроллер поступает на тактический радиотерминал (ТРТ) системы EPLRS взвода, или роты для дальнейшего распространения в сети.
Каждое наземное транспортное средство бригады передает в сеть FBCB2 данные о своем местоположении, полученные с помощью системы "Навстар".
Кроме того, на многих платформах имеются ТРТ системы EPLRS, которые также в автоматическом режиме определяют собственное местоположение на основе измерения разницы во времени прохождения радиосигналов. Программное обеспечение автоматически отбирает из этих двух источников наиболее качественно подготовленные данные о местоположении ТРТ.
Примеры отображения тактической обстановки и положения объектов на фоне аэрофотоснимков
В том случае, если получению сигнала от спутников "Навстар" препятствует плотная листва, метеоусловия, рельеф местности или другие факторы, используются данные о местоположении, полученные от многофункциональной системы EPLRS.
В целом программное обеспечение системы FBCB2 в звене "бригада и ниже" обеспечивает выполнение следующих задач:
- предоставление постоянно обновляемой по состоянию на текущее время информации о боевой обстановке, состоянии и действии своих войск и сил противника, фильтруемой по звену управления, эшелону и местоположению абонента;
- определение географического положения абонента (если тот находится в воздухе, определяется также и высота полета);
- отображение на экране монитора карты тактической обстановки;
- составление и распространение в автоматизированном режиме в электронном формате формализованных сообщений и подтверждений о получении сообщений, приказов и распоряжений, заявок на огневую поддержку, целеуказаний и приказов на ведение огня, сигналов-предупреждений, оперативных докладов;
- формирование и наложение на электронную карту боевой обстановки элементов рельефа местности, препятствий, данных разведки, оперативных нормативов, геометрических данных, схем - приложений к боевым приказам;
- обмен между компонентами АСУ FBCB2 и другими элементами АСУ ABCS в полуавтоматическом режиме выделенными данными, имеющими критическое значение для выполнения боевой задачи.
От других подсистем АСУ ABCS система FBCB2 получает в электронном виде следующие данные, имеющие важное значение для решения боевой задачи:
- от АСУ тылового обеспечения армейского корпуса (CSSCS) - расположение пунктов снабжения;
- от АСУ действиями соединений, частей и подразделений армейского корпуса (MCS) - боевые приказы и схемы - приложения к боевым приказам;
- от АСУ огнем полевой артиллерии (AFATDS) - сообщения об огневой поддержке;
- от АСУ обработки и анализа разведывательных данных - данные с результатами разведки;
- от АСУ войсковой ПВО (AMDPCS) - данные воздушной обстановки, включая предупреждения об угрозе воздушного нападения;
Система FBCB2, в свою очередь, передает в АСУ ABCS следующие данные:
- в АСУ CSSCS - обобщенные до ротного уровня сведения о состоянии материально-технического снабжения;
- в АСУ MCS - данные ситуационной осведомленности и географическое положение подразделений СВ и армейской авиации (в воздухе);
- в АСУ ASAS - данные о ситуационной осведомленности и географическое положение подразделений СВ и армейской авиации (в воздухе), а также разведывательные донесения;
- в АСУ AFATDS - заявки на огневую поддержку и сообщения о результатах огневой поддержки.
Картина тактической обстановки постоянно обновляется, и используя настройки динамических фильтров, без вмешательства оператора отображается на экранах FBCB2 в виде карты боевой обстановки. Многие автоматические функции сводят до минимума необходимость ввода оператором данных или команд через клавиатуру. Любой оператор может обращаться к любому военнослужащему бригады по решаемой им задаче, а не по положению в сети.
Однако, серьезнейшим недостатком системы является то обстоятельство, что обстановки и местоположение объектов звена бригада и ниже, отображаемые средствами ПО FBCB2, не могут быть отображены средствами ПО более высокой инстанции без их предварительной обработки вручную.
На скринах ниже показано положение объектов в районе аэропорта г. Багдад, отображенное средствами ПО FBCB2 и средствами ПО  АСУВ более высокой инстанции (возможно- управления 4 мд).



Отображение местоположения отдельных объектов (боевой и другой техники)  звена бригада и ниже, при помощи средств ПО FBCB2 на фоне аэрофотоснимка


Обратите внимание на различный интерфейс программ, применяемых для отображения тактической обстановки:
Отображение тактической обстановки (положение подразделений) на фоне аэрофотоснимка в районе аэропорта г. Багдад при помощи средств ПО, используемого органом управления старшей инстанции после ручной обработки данных.

 10. Перспективы
Останавливаться на достигнутом  у американцев является дурным тоном.
Поэтому, в настоящее время в армии США и корпусе морской пехоты предпринимаются усилия по всестороннему улучшению ситуационной осведомленности, вплоть до уровня командира отделения (отдельного солдата). Одновременно совершенствуется те комплексы аппаратной части системы, которые планируется устанавливать на транспортные и боевые платформы, в том числе и на более «продвинутые» (по сравнению с семейством машин HMMWV) на снимках внизу:



По мнению американских специалистов, новые аппаратно-программные комплексы должны обеспечить своевременные, адаптируемые сервисы командования, управления и ситуационной осведомленности (С2) для всех уровней управления тактического звена, что расширит возможности применения тактических подразделений.
Кроме того, они должны  повысить эффективность боя и снизить риск потери управления за счет высокого уровня защиты информации, быстрой восстанавливаемости системы и всесторонней совместимости внутри единого информационного пространства в том числе с пунктами управления выше бригады. Система отличается от предыдущей версии ПО более совершенными сетевыми сервисами и удобным пользовательским интерфейсом.
При этом одновременно проходят испытание нескольких вариантов носимых аппаратно-программных комплексов (на снимках внизу).
Кроме того, внедряется следующее поколение программного обеспечения, устанавливаемое на носимых, платформах, по функционалу идентичных смартфонам «Personal digital assistants». Программное обеспечение «The Joint Battle Command-Platform» (JBC-P) является очередной модернизацией программного комплекса Force XXI Battle Command Brigade and Below.
Целью внедрения  Joint Battle Command-Platform является достижение полного информационного взаимодействия между авиацией, наземными боевыми машинами, солдатами в боевых порядках подразделений, платформами морского базирования и системами управления вышестоящего звена.  JBC-P является основой для достижения совместимости взаимодействующих боевых единиц.
В настоящее время, разработчики системы испытывают различные варианты компьютерных носимых платформ. Работа по выбору наилучшего варианта продлится до ноября 2012 года.
Ниже приведены несколько носимых  вариантов аппаратно-программных комплексов и средств отображения информации различных производителей.




















          В дополнение к этим работам, морская пехота США запланировали внедрение и развертывание портативной, персональной системы, известной под наименованием C2CE (Command and Control Compact Edition), являющейся, по сути, программным приложением к Windows Mobile беспроводным гаджетам и обеспечивает солдат навигационной и разведывательной информацией. Система также позволяет командиру наблюдать и редактировать общую тактическую обстановку (common tactical picture), но в отличие от JBC-P, которая включает в себя аппаратные, программные и сетевые решения, C2CE- все го лишь прикладная программа для  смартфонов и карманных компьютеров. Как заявлено, обе системы будут полностью информационно совместимы.


Оценив направление развития этих систем, как перспективное, многие американские компании, в инициативном порядке, начали разрабатывать защищенные персональные и мобильные компьютеры. Так например, Lockheed Martin анонсировала в начале июня 2010 года разработку защищенного тактического персонального компьютера (Tactical Digital Assistant) для полевых подразделений. Компьютер должен быть пригоден для установки как программного обеспечения FBCB2, так и для приложений JBC-P и позволять обрабатывать и передавать секретную информацию в сети тактических подразделений. Производительности компьютера и сетей должно быть достаточно для передачи потокового видео и обработки информации от тактических сенсоров.
Что касается взаимодействия системы FBCB2 c другими АСУ ВС США, то решение задачи практической реализации ключевых положений "сетецентрической" концепции "управления ведением боевых действий на основе единого информационно-коммуникационного пространства" (УВБД ЕИКП) лежит в плоскости комплексного внедрения новейших цифровых технологий при формировании интегрированных друг с другом информационно-вычислительных сетей различного масштаба - от локальных до глобальных, обладающих высокой мобильностью, пропускной способностью и быстротой развертывания.
Объединенная информационно-коммуникационная система в ВС США создается с учетом централизованно разрабатываемых планов формирования организационной структуры, технических средств и программного обеспечения, базирующихся на технологических достижениях коммерческой сферы и адаптированных к использованию в неблагоприятных условиях окружающей среды, как в органах управления, так и на борту боевых и вспомогательных платформ. По взглядам американских военных ученых, выполнение вышеперечисленных требований должно привести к образованию такого нового оперативно-стратегического понятия, как "инфосфера ТВД". которая принимает форму сети сетей, "всеобъемлющей, полностью неразрывной, покрывающей все пространство от поверхности Земли до космоса".
Однако, для всех систем управления тактического уровня критическим вопросом при решении этой задачи по-прежнему остается в вопрос пропускной способности каналов связи.




Тем не менее, реализация этой глобальной задачи должна обеспечить в полном объеме:
- распределение данных по тактической обстановке;
- повышение навигационных возможностей, точности определения географического положения;
- согласование действий сил, четко обозначая замысел, намерения командира и схемы маневра;
- улучшение управления МТО/использованием материальных средств;
- возможность техническим средствам системы управления работать в движении;
- лучшую интеграцию различных технических средств разведки (датчиков) в комплекс технического обеспечения системы управления;
- снижение вероятности поражения своим огнем собственных войск;
- обозначение последующих целей (задач);
- сосредоточение усилий/огня;
- улучшение планирования боевых действий;
- добавление дополнительных средств, которые можно использовать при выработке и принятии решения.
В заключение следует отметить, что командование СВ США высоко оценивает результаты использования автоматизированных систем управления и связи в конфликтах конца XX - начала XXI века и заинтересовано в их дальнейшем совершенствовании путем создания единой инфраструктуры, позволяющей существенно улучшить взаимодействие органов управления всех уровней, повысить качество принимаемых их командирами решений и их доведение до подчиненных, обеспечить достижение подавляющего превосходства над любым противником.

При подготовке материала статьи использовалась информация сайтов:

0 comments :

Отправить комментарий

Для того, чтобы ответить кому-либо, нажимайте кнопку под автором "Ответить". Дополнительные команды для комментария смотрите наведя мышку на надпись внизу формы комментариев "Теги, допустимые в комментариях".

Тэги, допустимые в комментариях
